建筑給排水(shui)管道(dao)施(shi)工圖(tu)主要包括平面圖(tu)、系(xi)統(tong)圖(tu)和詳圖(tu)三部分。
1. 平面圖(tu)的(de)主要(yao)內容
建筑給排(pai)水管(guan)道平面(mian)布置(zhi)圖是施工(gong)圖中最重要(yao)和最基本的圖樣(yang)，其比例為1:50和1:100兩種(zhong)。主要(yao)表明室內(nei)給水排(pai)水管(guan)道、衛生(sheng)器具和用水設(she)備的平面(mian)布置(zhi)。識讀時(shi)應掌握(wo)的主要(yao)內(nei)容和注意事項(xiang)有(you)以(yi)下幾(ji)點：
a. 查(cha)明衛生器(qi)具、用(yong)水設備(bei)(bei)（開水爐、水加(jia)熱器(qi)）和(he)升(sheng)壓(ya)設備(bei)(bei)（水泵(beng)、水箱）的類型、數量、安裝位置、定位尺寸。
b. 弄清給水引(yin)入管(guan)和污水排出(chu)管(guan)的(de)平面(mian)位置、走(zou)向、定位尺寸與室(shi)外給排水管(guan)網的(de)連接方式、管(guan)徑及坡度。
c. 查明給水(shui)排水(shui)干管(guan)、主管(guan)、支管(guan)的平面位置與走向(xiang)、管(guan)徑尺寸及立管(guan)編(bian)號。
d. 對(dui)于消防給水管道應查明消防栓的布置、口徑大小及消防栓箱(xiang)形式與設置。對(dui)于自(zi)動噴水滅火系統，還應查明噴頭的類型(xing)、數(shu)量以(yi)及報警(jing)閥組等消防部件(jian)的平面位置、數(shu)量、規格(ge)、型(xing)號。
e. 應查明水表的(de)型號、安裝位(wei)置(zhi)(zhi)及水表前(qian)后的(de)閥門設置(zhi)(zhi)情況。
f. 對(dui)于室內(nei)排水管道(dao)，應查明清通(tong)設備的(de)布置情況(kuang)，同時，彎頭、三通(tong)應考慮是否帶檢修門。
特別提醒(xing)：對于大(da)型(xing)廠(chang)房(fang)的(de)室(shi)內(nei)排水(shui)管(guan)道(dao)應(ying)注(zhu)意是否設(she)有室(shi)內(nei)檢查(cha)(cha)井以及檢查(cha)(cha)井的(de)進出(chu)管(guan)與室(shi)外管(guan)道(dao)的(de)連接(jie)方(fang)(fang)式。對于雨(yu)(yu)(yu)水(shui)管(guan)道(dao)應(ying)查(cha)(cha)明雨(yu)(yu)(yu)水(shui)斗(dou)的(de)布置、數量、規格(ge)、型(xing)號，并結合(he)詳圖(tu)查(cha)(cha)清雨(yu)(yu)(yu)水(shui)管(guan)與屋(wu)面(mian)天溝的(de)連接(jie)方(fang)(fang)式及施工做法。
2. 系統圖的主要內容
給水和排(pai)水管(guan)道(dao)系(xi)統(tong)圖是(shi)分系(xi)統(tong)繪制成正面斜等(deng)軸測圖的(de)，主(zhu)要表明管(guan)道(dao)系(xi)統(tong)的(de)空間走(zou)向。識讀時(shi)應掌握的(de)主(zhu)要內容和注意事項如下：
a. 查明給(gei)水管道(dao)系統的(de)(de)具(ju)體走(zou)向，干管敷設形式、管徑尺寸(cun)、閥門設置以及管道(dao)標高。識讀(du)給(gei)水系統圖時(shi)，應按引入管、干管、立管、支(zhi)管及用水設備的(de)(de)順序(xu)進行。
b. 查(cha)明(ming)排(pai)水(shui)(shui)(shui)管(guan)(guan)道(dao)系統的(de)(de)具(ju)體(ti)走向、管(guan)(guan)路分支情況，管(guan)(guan)徑(jing)尺寸、橫管(guan)(guan)坡度、管(guan)(guan)道(dao)標高、存水(shui)(shui)(shui)彎(wan)(wan)形式、清通設備型號、彎(wan)(wan)頭、三通的(de)(de)選用是(shi)否符合(he)規(gui)范要求。識讀排(pai)水(shui)(shui)(shui)管(guan)(guan)道(dao)系統圖時，應按衛生器具(ju)或(huo)排(pai)水(shui)(shui)(shui)設備的(de)(de)存水(shui)(shui)(shui)彎(wan)(wan)、器具(ju)排(pai)水(shui)(shui)(shui)管(guan)(guan)、排(pai)水(shui)(shui)(shui)橫管(guan)(guan)、立管(guan)(guan)、排(pai)出管(guan)(guan)的(de)(de)順序進行。
3. 詳圖的主(zhu)要內容(rong)
室內給排水(shui)(shui)管道(dao)詳(xiang)圖主要包括管道(dao)節點(dian)、水(shui)(shui)表(biao)、消防栓(shuan)、水(shui)(shui)加(jia)熱器(qi)、開(kai)水(shui)(shui)爐、衛生器(qi)具、穿墻套管、排水(shui)(shui)設備、管道(dao)支架等，圖上均注(zhu)有詳(xiang)細尺(chi)寸，可供安裝時直接使(shi)用(yong)。

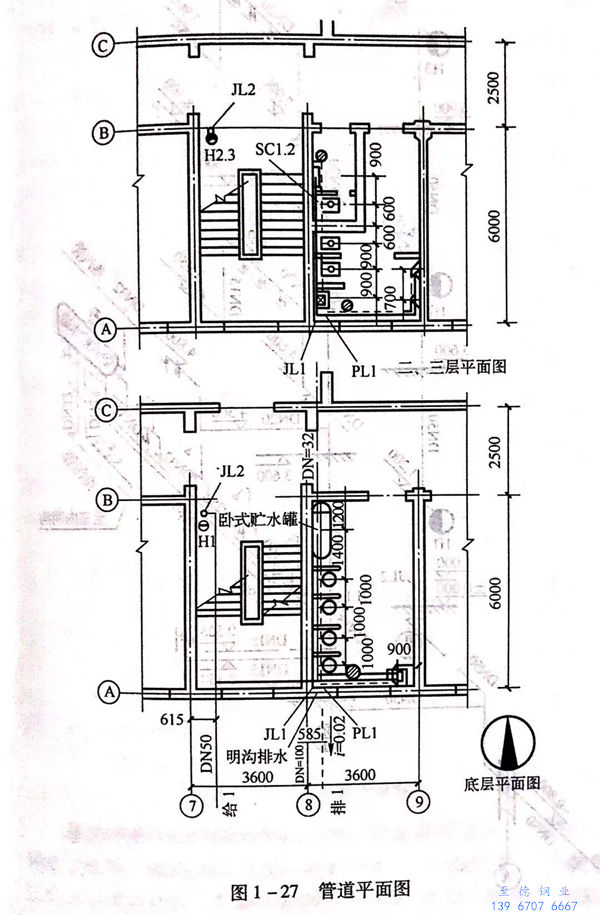

【實例】圖(tu)1-27~圖(tu)1-29是(shi)某三(san)層(ceng)辦公樓的給水排水管(guan)道平面(mian)圖(tu)和系統圖(tu)，試對這(zhe)套(tao)施工(gong)圖(tu)進行識讀。
通過識讀平(ping)面圖得知該(gai)辦公(gong)樓底(di)層(ceng)(ceng)設(she)有(you)淋(lin)浴(yu)間(jian)，二層(ceng)(ceng)和三層(ceng)(ceng)設(she)有(you)衛(wei)生(sheng)間(jian)。淋(lin)浴(yu)間(jian)內設(she)有(you)四(si)組淋(lin)浴(yu)器(qi)、一(yi)(yi)只(zhi)(zhi)洗(xi)臉盆、一(yi)(yi)只(zhi)(zhi)地漏。二層(ceng)(ceng)衛(wei)生(sheng)間(jian)內設(she)有(you)三套(tao)高水箱(xiang)蹲式大便器(qi)、兩套(tao)小(xiao)便器(qi)、一(yi)(yi)只(zhi)(zhi)洗(xi)臉盆、兩只(zhi)(zhi)地漏。三層(ceng)(ceng)衛(wei)生(sheng)間(jian)布置與(yu)二層(ceng)(ceng)相同(tong)。每層(ceng)(ceng)樓梯間(jian)均設(she)有(you)消防栓箱(xiang)。

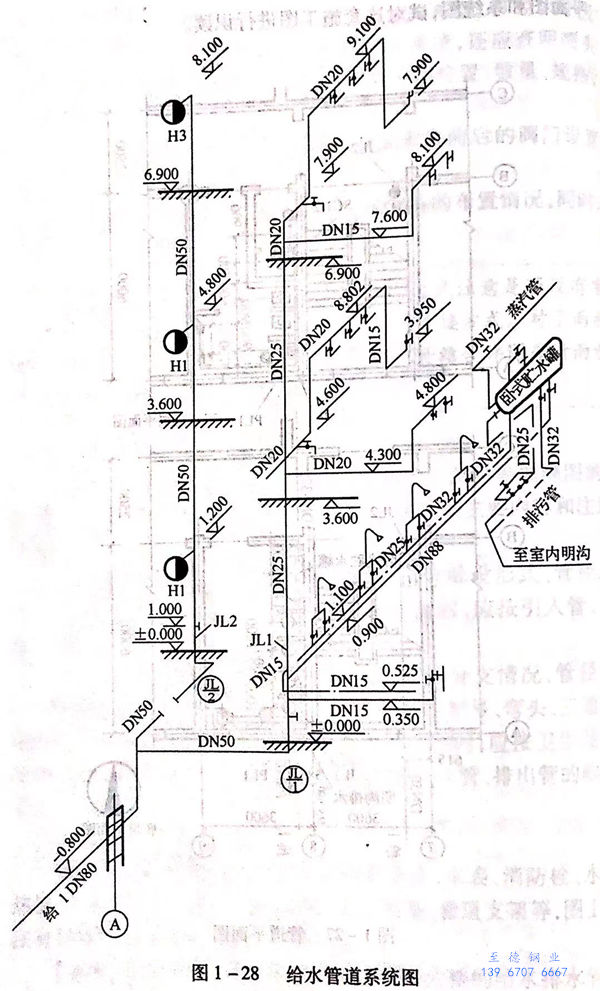

給水引(yin)入管的位置處于7號軸線東(dong)615mm處，由南向(xiang)北進入室內并分兩路(lu)(lu)，一路(lu)(lu)由西向(xiang)東(dong)進入淋浴間，立管編號為JL1;另一路(lu)(lu)進人室內后向(xiang)北至消防栓箱，消防立管編號為JL2。
JL1位于A軸線(xian)和8號(hao)軸線(xian)的墻角處，該立管(guan)在底層分兩(liang)路(lu)供水(shui)(shui)，一(yi)(yi)路(lu)由(you)南向(xiang)北(bei)沿(yan)(yan)8號(hao)軸線(xian)沿(yan)(yan)墻敷(fu)設，管(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)(wei)DN32,標高(gao)(gao)(gao)(gao)為(wei)(wei)(wei)(wei)(wei)0.900m,經(jing)過四組(zu)淋浴(yu)器(qi)(qi)進(jin)入貯水(shui)(shui)罐(guan)。另(ling)一(yi)(yi)路(lu)沿(yan)(yan)A軸線(xian)沿(yan)(yan)墻敷(fu)設，送至洗(xi)臉(lian)盆(pen)(pen)，標高(gao)(gao)(gao)(gao)為(wei)(wei)(wei)(wei)(wei)0.350m,管(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)(wei)DN15.管(guan)道在二層也分兩(liang)路(lu)供水(shui)(shui)，一(yi)(yi)路(lu)為(wei)(wei)(wei)(wei)(wei)洗(xi)滌盆(pen)(pen)供水(shui)(shui)，標高(gao)(gao)(gao)(gao)為(wei)(wei)(wei)(wei)(wei)4.6m,管(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)(wei)DN20.又登(deng)高(gao)(gao)(gao)(gao)至標高(gao)(gao)(gao)(gao)5.800m,管(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)(wei)DN20,為(wei)(wei)(wei)(wei)(wei)蹲式大便器(qi)(qi)高(gao)(gao)(gao)(gao)水(shui)(shui)箱(xiang)供水(shui)(shui)，再返低至3.950m,管(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)(wei)DN15,為(wei)(wei)(wei)(wei)(wei)洗(xi)臉(lian)盆(pen)(pen)供水(shui)(shui)。另(ling)一(yi)(yi)路(lu)由(you)西向(xiang)東，標高(gao)(gao)(gao)(gao)為(wei)(wei)(wei)(wei)(wei)4.300m,登(deng)高(gao)(gao)(gao)(gao)至4.800m轉向(xiang)北(bei)，為(wei)(wei)(wei)(wei)(wei)小便器(qi)(qi)供水(shui)(shui)。
JL2設在B軸(zhou)線(xian)和7號軸(zhou)線(xian)的樓梯(ti)間，在標(biao)高1.000m處設閘閥(fa)，消防(fang)栓編號為H1、H2、H3,分別設在1層～3層距地面1.2m處。

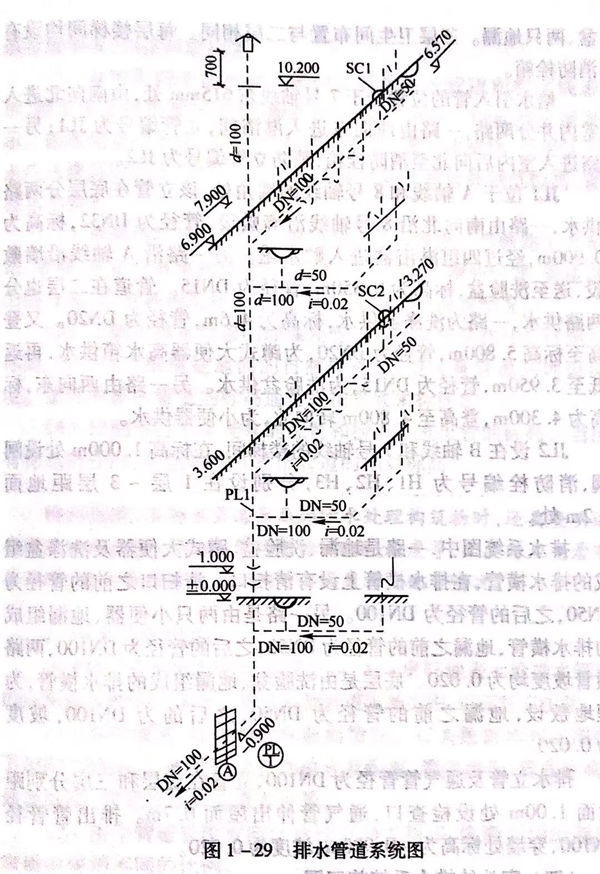

排水(shui)系(xi)統圖中(zhong)，一路是地漏(lou)(lou)(lou)、洗臉盆、蹲式(shi)大(da)便器(qi)及洗滌盆組成的(de)排水(shui)橫管(guan)(guan)(guan)，在排水(shui)橫管(guan)(guan)(guan)上設(she)有清掃口。清掃口之前的(de)管(guan)(guan)(guan)徑(jing)為(wei)DN50,之后的(de)管(guan)(guan)(guan)徑(jing)為(wei)DN100.另一路是由兩只小便器(qi)、地漏(lou)(lou)(lou)組成的(de)排水(shui)橫管(guan)(guan)(guan)，地漏(lou)(lou)(lou)之前的(de)管(guan)(guan)(guan)徑(jing)為(wei)DN50,之后的(de)管(guan)(guan)(guan)徑(jing)為(wei)DN100,兩路橫管(guan)(guan)(guan)坡(po)度(du)均為(wei)0.020.底層是由洗臉盆、地漏(lou)(lou)(lou)組成的(de)排水(shui)橫管(guan)(guan)(guan)，為(wei)埋地敷設(she)，地漏(lou)(lou)(lou)之前的(de)管(guan)(guan)(guan)徑(jing)為(wei) DN50,之后的(de)為(wei)DN100,坡(po)度(du)為(wei)0.020。
排水立管(guan)(guan)及通(tong)氣管(guan)(guan)管(guan)(guan)徑為DN100,立管(guan)(guan)在底層和三層分別距地面1.00m處設(she)檢查口，通(tong)氣管(guan)(guan)伸出屋(wu)面0.7m.排出管(guan)(guan)管(guan)(guan)徑DN100,穿墻(qiang)處標高(gao)為－0.900m,坡度為0.020。
