焊條電弧焊（也稱手弧焊）是目前不(bu)銹鋼焊接(jie)方法中應用最廣的一種焊接方法，它能實現全位置焊接，而且設備簡單、操作方便、靈活可靠，適應性強，特別適合于單件或小批量的生產。對于短焊縫、不規則的焊縫，以及難于實現自動化、機械化的焊接接頭用焊條電弧焊最為合適。

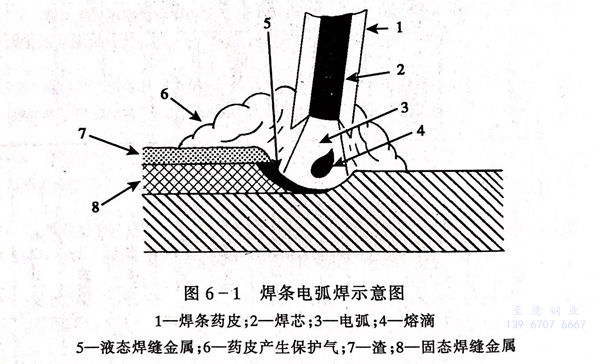

 焊(han)條(tiao)電(dian)(dian)弧(hu)(hu)焊(han)是(shi)將金(jin)(jin)屬(shu)(shu)焊(han)芯的(de)外部涂有藥皮的(de)焊(han)條(tiao)作(zuo)為電(dian)(dian)極和填充金(jin)(jin)屬(shu)(shu)，電(dian)(dian)弧(hu)(hu)是(shi)在焊(han)條(tiao)的(de)端(duan)部和被焊(han)工件表(biao)面(mian)之間燃(ran)燒，藥皮在電(dian)(dian)弧(hu)(hu)熱作(zuo)用下一方面(mian)可以產生(sheng)氣(qi)(qi)體以保護電(dian)(dian)弧(hu)(hu)，另一方面(mian)可以產生(sheng)熔渣(zha)覆(fu)蓋在熔池表(biao)面(mian)防止熔化(hua)金(jin)(jin)屬(shu)(shu)與周圍(wei)氣(qi)(qi)體的(de)相互作(zuo)用。熔渣(zha)的(de)另一個重(zhong)要作(zuo)用是(shi)與熔化(hua)金(jin)(jin)屬(shu)(shu)產生(sheng)物理(li)化(hua)學反應或(huo)添(tian)加合金(jin)(jin)元素，改善熔敷金(jin)(jin)屬(shu)(shu)的(de)性能，見圖(tu)6-1。

 目前，不銹鋼焊條(tiao)電弧焊大多采用整流式直流弧焊電源。近十多年來，逆變式弧焊整流器得到了迅速發展，它體積小、重量輕、焊接工藝性好、焊接參數可無級調節、高效節能，正逐步成為焊條電焊弧的主流設備。

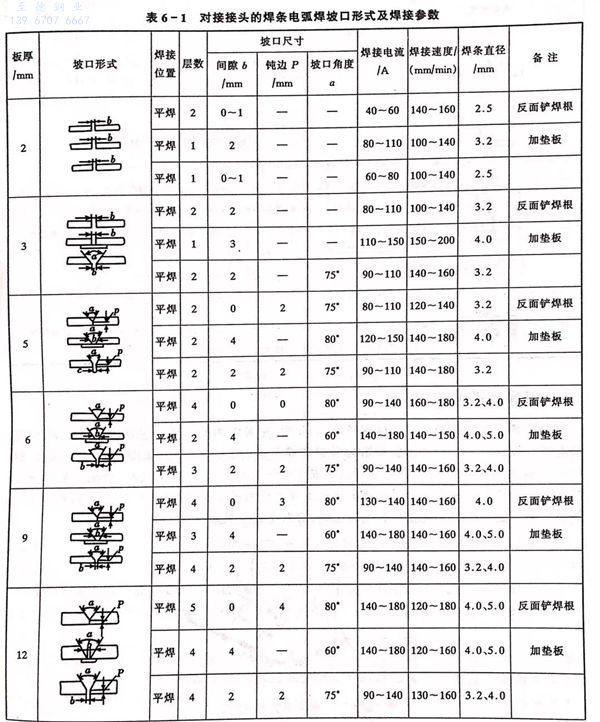

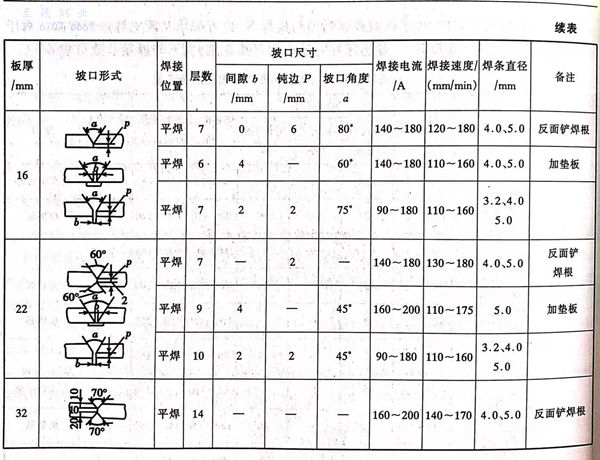

 不(bu)銹鋼焊接(jie)(jie)的(de)(de)坡(po)(po)口(kou)(kou)(kou)選(xuan)擇很關鍵。坡(po)(po)口(kou)(kou)(kou)形(xing)(xing)式(shi)的(de)(de)選(xuan)擇原則(ze)是(shi)保證焊接(jie)(jie)接(jie)(jie)頭質量(liang)，保證焊透和盡量(liang)避免產生焊接(jie)(jie)缺陷和焊接(jie)(jie)變(bian)形(xing)(xing)，盡可能減少焊接(jie)(jie)材料的(de)(de)消耗量(liang)，同時必須確保工藝的(de)(de)可操作(zuo)性。在板厚(hou)小于3mm時不(bu)用開坡(po)(po)口(kou)(kou)(kou)；當板厚(hou)大于3mm時可選(xuan)用V形(xing)(xing)坡(po)(po)口(kou)(kou)(kou)；厚(hou)度更大（20mm以上）時可用X形(xing)(xing)坡(po)(po)口(kou)(kou)(kou)或U形(xing)(xing)坡(po)(po)口(kou)(kou)(kou)。表(biao)6-1是(shi)常見焊條電弧焊坡(po)(po)口(kou)(kou)(kou)形(xing)(xing)式(shi)。

 焊前，焊條(tiao)要按照(zhao)要求進行烘干，防(fang)止(zhi)氣孔的產(chan)生。坡口(kou)和(he)焊件待焊處兩(liang)側(ce)各(ge)20mm表面應清理(li)干凈，不(bu)應有油污、油漆、氧化皮及其他雜質，必要時要用酒精(jing)或丙酮清洗，甚(shen)至要進行打磨，否則，焊縫金屬會產(chan)生氣孔和(he)增碳，降低接(jie)(jie)(jie)頭的耐(nai)腐(fu)蝕(shi)性(xing)能(neng)。不(bu)銹鋼焊條(tiao)一般選(xuan)擇直流反極性(xing)進行焊接(jie)(jie)(jie)，對(dui)于(yu)鈦型或鈦鈣型藥皮焊條(tiao)，也可采(cai)用交流電(dian)源(yuan)進行焊接(jie)(jie)(jie)。由于(yu)不(bu)銹鋼焊條(tiao)容易發(fa)紅，焊接(jie)(jie)(jie)時，一般選(xuan)擇相對(dui)較小的焊接(jie)(jie)(jie)電(dian)流，常見的焊接(jie)(jie)(jie)參數見表6-1.
