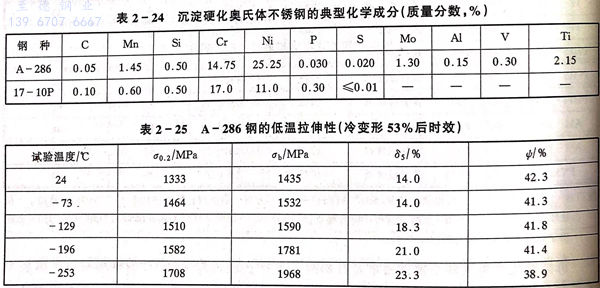

沉淀硬化奧氏體不銹鋼（見表2-24)固溶處理后具有穩定的奧氏體組織，Ms點在常溫以下，即使冷加工后也保持奧氏體組織。其硬化機理是通過鋼中加入在低溫下固溶度小的合金元素，使鋼處于過飽和狀態，在時效過程析出強化相，達到強化的要求。A-286鋼在液氮中仍具有良好的塑性（表2-25)。表2-24中17-10P鋼的強化元素是碳、磷,與其他沉淀硬化鋼的強化元素有較大差別。




  A-286鋼雖然含有較(jiao)多的時(shi)效(xiao)強化合(he)金元素，但其(qi)焊(han)(han)接(jie)(jie)性與(yu)沉(chen)淀硬化半奧氏體(ti)不(bu)(bu)銹(xiu)鋼的焊(han)(han)接(jie)(jie)性相當，采用通(tong)常(chang)的焊(han)(han)接(jie)(jie)工藝，裂紋(wen)敏感(gan)性小(xiao)，不(bu)(bu)需要預熱(re)(re)和后(hou)熱(re)(re)，焊(han)(han)后(hou)按照(zhao)母材時(shi)效(xiao)工藝進行焊(han)(han)后(hou)熱(re)(re)處理(li)，即可獲得(de)接(jie)(jie)近等(deng)強的焊(han)(han)接(jie)(jie)接(jie)(jie)頭。但是(shi)在進行厚(hou)板焊(han)(han)接(jie)(jie)時(shi)，因高溫(wen)塑(su)性較(jiao)差(cha)，而(er)且在1290℃以上熔(rong)合(he)線附近的晶界(jie)達到(dao)局部(bu)熔(rong)融狀(zhuang)態，冷卻時(shi)收縮(suo)變(bian)形，在收縮(suo)應力(li)的作(zuo)用下引起(qi)晶界(jie)開裂，產生熱(re)(re)裂紋(wen)。晶界(jie)局部(bu)熔(rong)融與(yu)TiFe2和Fe的低(di)熔(rong)點(dian)共晶有關。因此(ci)焊(han)(han)接(jie)(jie)厚(hou)板結構(gou)時(shi)，注意采用小(xiao)熱(re)(re)輸人的焊(han)(han)接(jie)(jie)規范，防止(zhi)熱(re)(re)裂紋(wen)的產生。


  A-286鋼(gang)焊(han)(han)(han)接(jie)時(shi)(shi)(shi)(shi)除(chu)采(cai)用(yong)(yong)同材(cai)(cai)(cai)質(zhi)的焊(han)(han)(han)材(cai)(cai)(cai)外，也可(ke)(ke)以(yi)(yi)使(shi)用(yong)(yong)鎳合金焊(han)(han)(han)材(cai)(cai)(cai)（Inconel 92和Hastloy-W),或(huo)者使(shi)用(yong)(yong)奧氏體(ti)類（E310)焊(han)(han)(han)材(cai)(cai)(cai)。使(shi)用(yong)(yong)與(yu)母材(cai)(cai)(cai)同質(zhi)的焊(han)(han)(han)材(cai)(cai)(cai)，在(zai)焊(han)(han)(han)接(jie)時(shi)(shi)(shi)(shi)和時(shi)(shi)(shi)(shi)效處理時(shi)(shi)(shi)(shi)，均(jun)可(ke)(ke)能產生(sheng)裂紋。而使(shi)用(yong)(yong)鎳合金焊(han)(han)(han)材(cai)(cai)(cai)，則可(ke)(ke)以(yi)(yi)防止(zhi)裂紋。特別(bie)是(shi)用(yong)(yong)Hastloy-W焊(han)(han)(han)接(jie)不(bu)必擔心裂紋問題(ti)。但是(shi)焊(han)(han)(han)縫(feng)的強度偏低，不(bu)適合高溫(wen)使(shi)用(yong)(yong)。Inconcl 92焊(han)(han)(han)材(cai)(cai)(cai)則可(ke)(ke)以(yi)(yi)得到與(yu)母材(cai)(cai)(cai)強度相當(dang)的焊(han)(han)(han)縫(feng)。當(dang)對焊(han)(han)(han)縫(feng)耐(nai)蝕性有一定要求(qiu)時(shi)(shi)(shi)(shi)，也可(ke)(ke)使(shi)用(yong)(yong)奧氏體(ti)不(bu)銹(xiu)鋼(gang)焊(han)(han)(han)材(cai)(cai)(cai)。


  對17-10P沉淀(dian)硬化(hua)奧氏(shi)體不(bu)(bu)銹鋼來說，因(yin)其強化(hua)元素P的(de)含(han)量高達0.3%.因(yin)此磷化(hua)物在晶界的(de)富集不(bu)(bu)可避(bi)免，由此如(ru)(ru)進(jin)行熔(rong)化(hua)焊(han)(han)接(jie)(jie)，在近縫區具有很強的(de)熱裂紋敏感(gan)性和(he)脆性，焊(han)(han)接(jie)(jie)性極差。通(tong)常不(bu)(bu)能(neng)進(jin)行熔(rong)化(hua)焊(han)(han)。一些特(te)種焊(han)(han)接(jie)(jie)工藝，如(ru)(ru)閃光(guang)焊(han)(han)、磨擦焊(han)(han)較為適合該鋼焊(han)(han)接(jie)(jie)。
