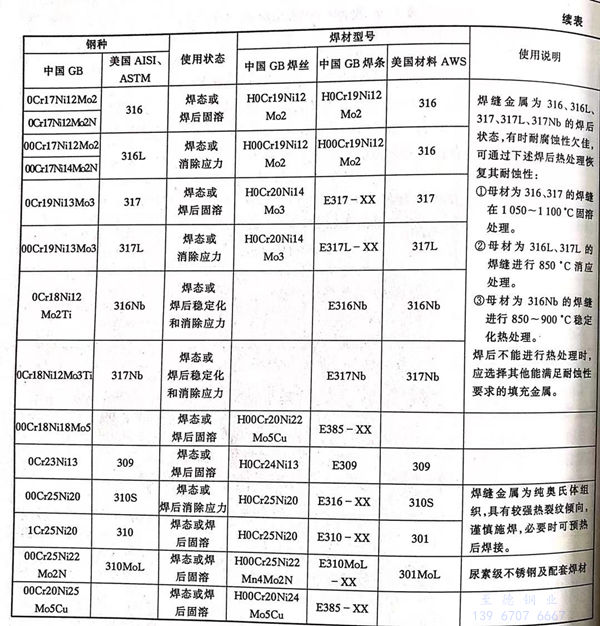

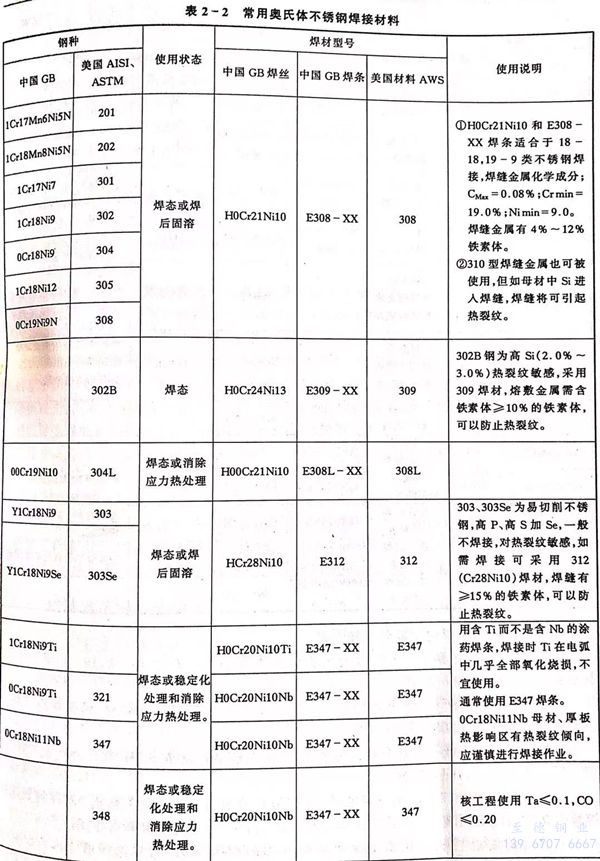

奧氏體不銹(xiu)鋼管品種很多，使用的環境也很復雜，焊(han)接結構(gou)在設計(ji)和制造(zao)時選擇焊(han)材十分重要。表(biao)2-2是常用奧氏體香蕉視頻app在線觀看:不銹鋼管的相應(ying)焊接材(cai)料(liao)(liao)。選擇焊接材(cai)料(liao)(liao)主要原(yuan)則是：

 ①. 根據母(mu)材的主要化學成分選擇(ze)焊材。

 ②. 焊(han)材(cai)的(de)成分，特別是(shi)Cr、Ni合金元素高于母(mu)材(cai)Cr、Ni,例如18-8、19-9等(deng)不銹鋼，其配套(tao)的(de)焊(han)材(cai)應是(shi)20-10型。

 ③. 在可能的(de)條件下，焊縫應采用含有少量（4%~12%)鐵素(su)體的(de)焊材(cai)，保(bao)證(zheng)焊縫優良的(de)抗裂性能，如E308、E308L、E316、E316L焊材(cai)。

 ④. 焊(han)縫中不(bu)允許或不(bu)可(ke)能存在(zai)鐵素體相時(shi)，焊(han)材(cai)(cai)應(ying)選用含Mo、Mn等合金元素的(de)焊(han)材(cai)(cai)，例如尿素級不(bu)銹(xiu)鋼的(de)配套焊(han)材(cai)(cai)。

 ⑤. 焊材的C、S、P、Si、Nb應盡(jin)可(ke)能低，特別是C、S、P等元素。順便指出Nb在(zai)(zai)鈍奧氏體焊縫中常(chang)常(chang)引起凝固裂紋，但在(zai)(zai)有少量鐵(tie)素體的焊縫中，可(ke)以避免其有害作用。

 ⑥. 焊(han)后(hou)需要進行穩定化或消除應力熱(re)處(chu)理(li)的焊(han)接結構(gou)，通常選(xuan)用含Nb的焊(han)材如0Cr18Ni10Nb、0Cr18Ni12Mo2Nb等。
