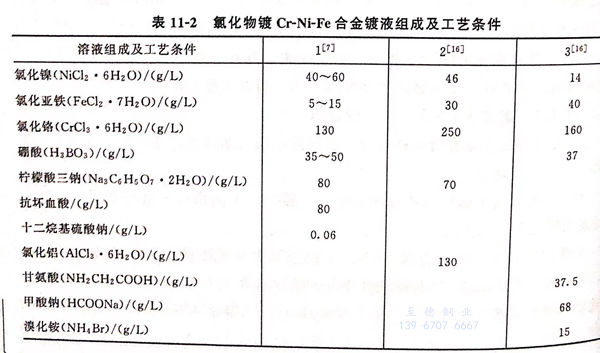

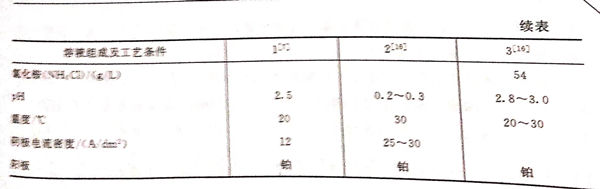

氯(lv)化(hua)物型(xing)體系鍍Cr-Ni-Fe 香蕉視頻app在線觀看:不銹鋼合金鍍(du)液組成及(ji)工(gong)藝條件見表(biao)11-2。

1.  配方1 (見表(biao)11-2)的說明

  本配方(fang)由長沙中南大學何(he)湘柱提(ti)出。詳見他(ta)的(de)專著：《電沉積非(fei)(fei)晶(jing)(jing)態Fe-Ni-Cr合(he)金工(gong)藝研(yan)究》。他(ta)采用直(zhi)流電流的(de)方(fang)法獲得了光(guang)亮(liang)致密的(de)非(fei)(fei)晶(jing)(jing)態Fe-Ni-Cr合(he)金鍍層(ceng)。非(fei)(fei)晶(jing)(jing)態材料(liao)是一種具(ju)有微觀近程(cheng)有序(xu)、遠程(cheng)無序(xu)結構(gou)的(de)材料(liao)，具(ju)有較(jiao)高的(de)硬度和耐磨性，優良(liang)的(de)耐酸(suan)耐堿(jian)腐蝕性能(neng)，光(guang)滑平(ping)整的(de)外(wai)觀。

  鍍液的pH保持在2.5左右。pH過低，析氫嚴重，鍍層質量不好，不利于鉻的沉積。pH過高，Cr³⁺易發生聚合反應，鉻離子在電極表面放電阻力增大，鍍層中鉻含量下降，鍍層邊緣出現黑色沉積物，鍍層耐蝕性能下降。

  檸檬酸(suan)三(san)鈉含量為80g/L,作為配位(wei)劑，形成配合離子(zi)，改(gai)變鐵(tie)、鎳、鉻離子(zi)的活度，從而改(gai)變它們的電位(wei)，使其相互接近(jin)以達到共沉積的目的。

  氯化(hua)物體系的(de)導電(dian)性(xing)能(neng)好，是其優點，但在(zai)陽(yang)極(ji)(ji)上析出(chu)(chu)大量的(de)氯氣，造(zao)成環境污染，腐蝕設備，特別是使用(yong)不溶性(xing)陽(yang)極(ji)(ji)，如(ru)鉑，或(huo)鍍鉑的(de)鈦(tai)陽(yang)極(ji)(ji)，或(huo)石墨板，鍍層色(se)澤(ze)(ze)較(jiao)暗，沉(chen)積速(su)率(lv)較(jiao)慢(man)。這(zhe)可通過添(tian)加(jia)添(tian)加(jia)劑（糊精(jing)8g/L)以(yi)改(gai)善(shan)色(se)澤(ze)(ze)亮度(du)，提高電(dian)流效率(lv)。在(zai)溶液(ye)中保(bao)持(chi)較(jiao)高的(de)含量如(ru)50g/L時，有抑(yi)制氯的(de)析出(chu)(chu)的(de)作(zuo)用(yong)。

2. 配(pei)方(fang)2 (表11-2)

該配方的氯(lv)化鉻(ge)的含量(liang)較高，達到(dao)250g/L,并加入(ru)有(you)氯(lv)化鋁作為導(dao)電(dian)鹽(yan)，在pH較低(di)（0.2~0.3)的范(fan)圍內，陰極(ji)電(dian)流密度可(ke)開(kai)到(dao)25~30A/d㎡,使合(he)金(jin)鍍層(ceng)的鉻(ge)含量(liang)可(ke)達到(dao)3%~29%,鎳含量(liang)8%~54%,鐵含量(liang)37%~89%.

3. 配方(fang)3 (表11-2)

 在配方3中含有溴化銨15g/L,溴離子具有抑制Cr³⁺被氧化為Cr⁶⁺的作用。因為鍍液中有少量六價鉻的存在，即會影響鍍層質量，并使沉積速率下降，溴離子含量大于0.8g/L時，即能抑制六價鉻的產生，適當的Br-濃度為4~24g/L,此外，Br-也能抑制氯的產生。當Br-為6~10g/L時，氯的析出即被抑制。在配方中還含有甲酸鈉68g/L,也是良好的氯氣抑制劑。

 鍍液中含(han)有(you)(you)硼(peng)酸(suan)，使鍍液的pH保持(chi)穩定，它(ta)也有(you)(you)抑(yi)制(zhi)氯(lv)氣析出(chu)的作用，當硼(peng)酸(suan)含(han)量達到(dao)30g/L時，氯(lv)的析出(chu)即被抑(yi)制(zhi)。硼(peng)酸(suan)還(huan)有(you)(you)提(ti)高(gao)覆(fu)(fu)(fu)蓋能力(li)的作用。當硼(peng)酸(suan)含(han)量低于6g/L時，覆(fu)(fu)(fu)蓋能力(li)很(hen)差，隨(sui)著(zhu)含(han)量的增加，覆(fu)(fu)(fu)蓋能力(li)提(ti)高(gao)。硼(peng)酸(suan)的含(han)量可達到(dao)飽和60g/L時使用。

 鍍液中含有甘氨酸37.5g/L,甘氨酸作為配位劑，與Fe²⁺形成配離子，導致Fe²⁺陰極極化增加，析出電位負移，從而達到共沉積，當甘氨酸濃度含量高時，也可與Cr³⁺配合作用，使鉻的鍍層含量下降。
