1. 不銹(xiu)鋼(gang)的活化腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹鋼板。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化腐蝕(shi)溶(rong)液成分及工藝條件
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離子水 160mL/L 、 陰極材料 鉛或不銹(xiu)鋼
陽極面積(ji)：陰極面積(ji) 、 溫度 65~70℃
3. 彩色花(hua)紋(wen)不銹(xiu)鋼的制(zhi)備原理(li)
不(bu)銹(xiu)鋼(gang)板(ban)(ban)基體經(jing)(jing)過(guo)前(qian)處理，包括機械(xie)拋(pao)光(guang)、除油、由活化(hua)腐蝕(shi)或電拋(pao)光(guang)活化(hua)后晾干，在(zai)不(bu)銹(xiu)鋼(gang)表面采(cai)用絲網(wang)漏(lou)印具有一(yi)定厚度(du)、耐蝕(shi)性(xing)能好的(de)(de)、附(fu)(fu)著(zhu)牢固的(de)(de)、易于用堿液去除的(de)(de)、圖(tu)(tu)文(wen)再現精度(du)高的(de)(de)花(hua)(hua)紋(wen)圖(tu)(tu)案的(de)(de)耐蝕(shi)墨(mo)膜，經(jing)(jing)過(guo)晾干、固化(hua)后采(cai)用化(hua)學(xue)或電化(hua)學(xue)著(zhu)色，獲得彩(cai)色花(hua)(hua)紋(wen)后，然后固膜處理、封閉處理，最(zui)后用堿溶液去除耐蝕(shi)墨(mo)膜。這(zhe)樣便獲得了在(zai)不(bu)銹(xiu)鋼(gang)板(ban)(ban)材上(shang)加(jia)工出各(ge)種精細圖(tu)(tu)案、文(wen)字、花(hua)(hua)紋(wen)的(de)(de)彩(cai)色膜，做到錦上(shang)添花(hua)(hua)，提高彩(cai)色不(bu)銹(xiu)鋼(gang)板(ban)(ban)材的(de)(de)附(fu)(fu)加(jia)值(zhi)，極具經(jing)(jing)濟意(yi)義。但立(li)體感不(bu)強。
4. 絲網印(yin)刷原理

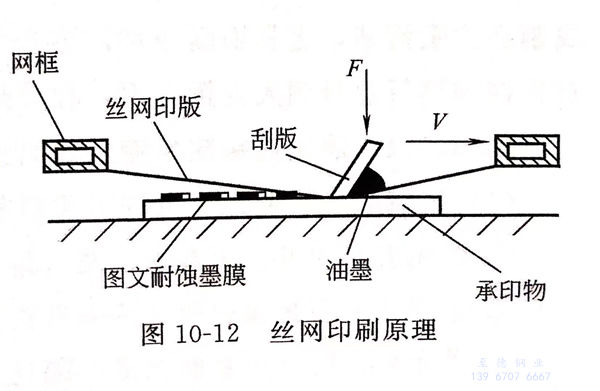

首先是在(zai)(zai)絲(si)(si)網上(shang)(shang)(shang)制(zhi)得印(yin)刷模板(ban)。在(zai)(zai)印(yin)刷模板(ban)上(shang)(shang)(shang)制(zhi)成與所需花(hua)紋(wen)相(xiang)反的負片。使(shi)用較普(pu)遍的制(zhi)版(ban)法是照相(xiang)制(zhi)版(ban)法。在(zai)(zai)繃緊的絲(si)(si)網上(shang)(shang)(shang)涂布感光(guang)膠(jiao)，晾(liang)干(gan)后經曝(pu)光(guang)、顯(xian)影，即得印(yin)刷模板(ban)。印(yin)版(ban)上(shang)(shang)(shang)不需過墨的部(bu)分(fen)受光(guang)形成固化膜，將網孔封住，印(yin)刷時不透過油墨。印(yin)版(ban)上(shang)(shang)(shang)需過墨部(bu)分(fen)的網孔不封閉，可將油墨漏印(yin)在(zai)(zai)不銹(xiu)鋼表面上(shang)(shang)(shang)，見圖(tu)10-12.絲(si)(si)網印(yin)版(ban)采(cai)用300目滌綸絲(si)(si)網繃制(zhi)。制(zhi)版(ban)時涂敷厚度為0.01~0.03mm的重氮感光(guang)膠(jiao)。耐印(yin)力可高達(da)5000~10000次(ci)。
5. 印(yin)制(zhi)圖文耐(nai)蝕膜
耐(nai)蝕(shi)膜用油墨(mo)可采用金龍牌99-956和99-200K型堿溶性耐(nai)酸油墨(mo)。印制(zhi)圖文耐(nai)蝕(shi)膜要求(qiu)：
刮印(yin)角度 25°~65° 、網版距 2~4mm 、刮印(yin)速率 3.6~12m/min 、功能性油墨(mo)黏度 4~12Pa·s
刮印(yin)壓力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕(shi)膜厚度 、0.05~0.07mm
圖文線條最細(xi)可達0.1mm,分辨率達150線／in(1in=0.0254m)。耐(nai)蝕(shi)膜與不銹鋼(gang)基體表面的牢固度達99%~100%。
耐(nai)(nai)(nai)(nai)(nai)蝕膜厚，覆(fu)蓋性好，耐(nai)(nai)(nai)(nai)(nai)蝕性強，但(dan)圖文再(zai)現精(jing)度(du)低(di)，油(you)墨損(sun)耗(hao)量大；印(yin)制的耐(nai)(nai)(nai)(nai)(nai)蝕膜薄，則覆(fu)蓋性差，耐(nai)(nai)(nai)(nai)(nai)蝕性弱(ruo)，但(dan)圖文再(zai)現精(jing)度(du)高(gao)，油(you)墨損(sun)耗(hao)相對較(jiao)小(xiao)，但(dan)易出現針孔(kong)，著色(se)液從(cong)針孔(kong)處(chu)浸入(ru)，造成雜色(se)花點的毛病(bing)。通過控(kong)制刮(gua)印(yin)角(jiao)度(du)、刮(gua)印(yin)壓力(li)、網版距、油(you)墨黏度(du)等參(can)數，獲得厚度(du)合理的、尺寸為0.05~0.07mm、圖文再(zai)現精(jing)度(du)高(gao)、耐(nai)(nai)(nai)(nai)(nai)蝕性強、針孔(kong)率小(xiao)的耐(nai)(nai)(nai)(nai)(nai)蝕膜。
6. 不銹鋼彩色花(hua)紋板的制(zhi)備工藝流程
工件材(cai)料（1Cr18Ni9Ti,尺寸0.3m×0.4m×0.001m)→機械拋(pao)(pao)光（用600#、1000#、1400#粗(cu)細(xi)砂紙依次打磨至準(zhun)鏡面(mian)光潔度(du)）→除油（常規堿(jian)性(xing)除油，70~80℃,6~10min)→熱水洗(xi)(xi)→冷水洗(xi)(xi)→電化(hua)學(xue)活化(hua)腐(fu)蝕或電化(hua)學(xue)拋(pao)(pao)光→清(qing)(qing)洗(xi)(xi)→晾(liang)干(gan)(gan)→絲網印(yin)刷花紋(wen)圖案耐蝕膜 →干(gan)(gan)燥（自干(gan)(gan)1h,溫(wen)度(du)60℃,烘烤4~5min)→著(zhu)色（按需要(yao)的(de)顏(yan)色）→清(qing)(qing)洗(xi)(xi)→固膜處(chu)理→清(qing)(qing)洗(xi)(xi)→封閉→去(qu)除耐蝕膜（氫(qing)氧化(hua)鈉50~100g/L,溫(wen)度(du)50~70℃,時間3~5min,用滌綸(lun)絲刷刷去(qu)）→清(qing)(qing)洗(xi)(xi)→烘干(gan)(gan)。
