1. 不銹鋼陽極氧化膜的制備

  不銹(xiu)鋼陽極(ji)氧化(hua)膜(mo)是在特(te)定(ding)(ding)的溶液(ye)中（150~350g/L硫酸溶液(ye)），在過(guo)鈍(dun)化(hua)電(dian)位區的特(te)定(ding)(ding)電(dian)位下(xia)，用電(dian)化(hua)學方法在奧氏體不銹(xiu)鋼表面(mian)形成耐蝕性優良(liang)的陽極(ji)氧化(hua)膜(mo)。

2. 不銹鋼陽極氧(yang)化膜的耐蝕性

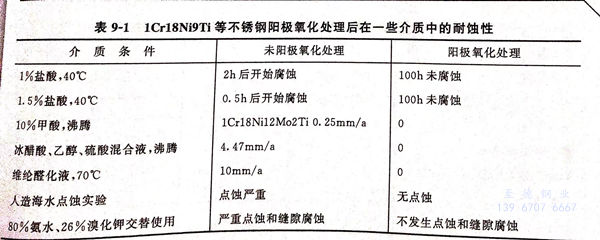

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。

  不銹鋼陽極氧化(hua)膜(mo)(mo)與(yu)自(zi)然鈍化(hua)膜(mo)(mo)、硝酸鈍化(hua)膜(mo)(mo)和(he)彩色(se)膜(mo)(mo)相比(bi)，其耐蝕(shi)性呈(cheng)數(shu)量級的(de)增加，特別是抗點蝕(shi)和(he)縫隙腐蝕(shi)更為有效。

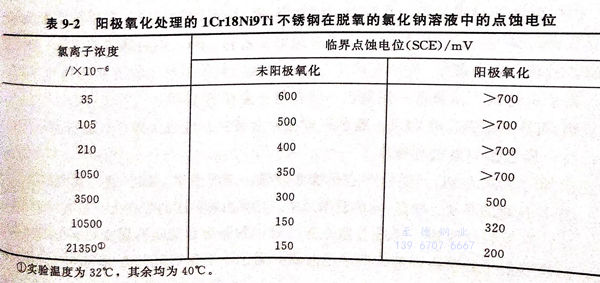

 b. 不銹鋼(gang)陽極(ji)氧化處理后(hou)在(zai)不同(tong)氯(lv)離子濃度的水溶液中的點(dian)(dian)蝕電(dian)(dian)位(wei)(wei)見表9-2，臨界點(dian)(dian)蝕電(dian)(dian)位(wei)(wei)（相(xiang)對于SCE飽和甘(gan)汞電(dian)(dian)極(ji)電(dian)(dian)位(wei)(wei)）大幅度升高。

 c. 實驗溫度為32℃,其余均為40℃。

3. 陽極氧化處理后的(de)不銹(xiu)鋼的(de)實(shi)際(ji)使用

  陽極氧化處理后的321不銹鋼 和316Ti不銹鋼在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
