在直流鈍化電位的基礎上疊加一定頻率和幅值的對稱方波對不銹鋼進行鈍化，獲得載波鈍化膜。載波鈍化膜的穩定性和耐蝕性遠優于直流鈍化膜。鈍化過程中方波參數的變化對載波鈍化膜的穩定性和耐蝕性有一定的影響。

 中科院金屬腐(fu)蝕與防蝕研究(jiu)所杜(du)天保等人用在直流電位的基礎上施加一個方(fang)波(bo)電波(bo)對1Cr25不銹鋼電極進行(xing)鈍化。

1. 電極

  為1Cr25不銹鋼圓(yuan)棒Φ1.0cm,其化學成分(fen)為含(han)(han)鐵(tie)量67.2%,含(han)(han)鉻量25.7%,含(han)(han)錳(meng)量5.4%,含(han)(han)鉬(mu)量2%,含(han)(han)鎳量＜0.4%.采(cai)用環氧樹脂(zhi)涂(tu)封電極(ji)，只露出工作表面，依次用400#、1000#金相砂紙打(da)磨(mo)光亮，再(zai)用丙酮、一次蒸餾水沖洗(xi)干凈(jing)。

2. 鈍化

硫酸（H₂SO₄)  50g/L  、陰極還原時間  5分鐘  、陰極還原電位  -800mV 。然后進(jin)行載波鈍(dun)化。鈍(dun)化時直流電(dian)位恒定400mV。

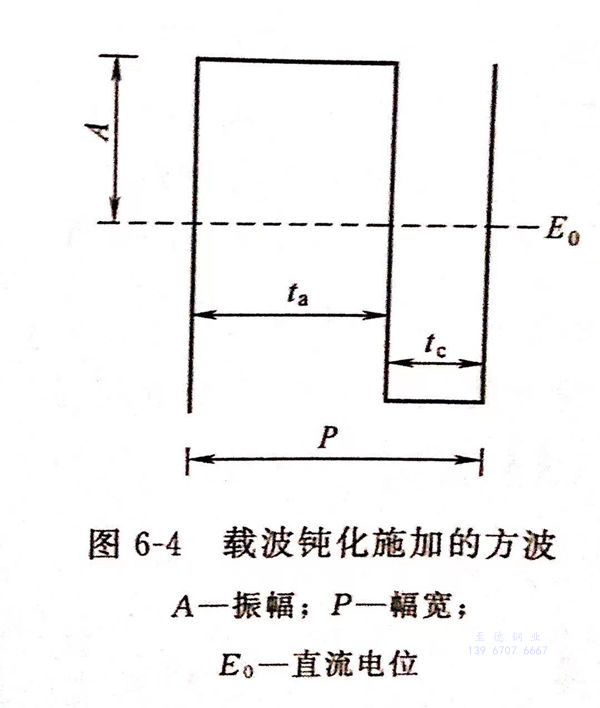

載波(bo)(bo)鈍化(hua)時在直(zhi)流電位(wei)的(de)基礎(chu)上疊加方波(bo)(bo)鈍化(hua)時間(jian)10分鐘,得到載波(bo)(bo)鈍化(hua)膜，所(suo)加方波(bo)(bo)見圖6-4。

3. 電位衰減曲線測定

  載波鈍化膜浸泡在溶液中，電位突然降至腐蝕電位時的時間定為衰減時間t_p。

4. 陽(yang)極(ji)極(ji)化曲線測(ce)定

當電位衰減至腐蝕電位時，以5mV/s的掃描速率進行陽極極化，測得最大活化電流i_s和維鈍電流i_p。

5. 陰(yin)極還原(yuan)曲線的測(ce)定(ding)

載波鈍化膜浸泡在溶液中，控制電位在-650mV,測量陰極還原電流，電流突然上升時的時間定為活化時間t_a。

所有電位(wei)均相對于(yu)SCE，實驗(yan)在(zai)室溫中進行。
