1. 快速鎳的性能(neng)和用途(tu)


  ①. 快速鎳的(de)性能： 鍍液(ye)呈(cheng)(cheng)中性偏(pian)堿(jian)性（pH=7.5~8),鍍液(ye)呈(cheng)(cheng)藍色，有氨味。沉(chen)積速率快。


  ②. 快速鎳的用(yong)途： 主要(yao)用(yong)于恢復尺寸和作耐磨鍍層。一(yi)般用(yong)作中(zhong)間(jian)層，刷鍍中(zhong)應用(yong)廣泛(fan)。

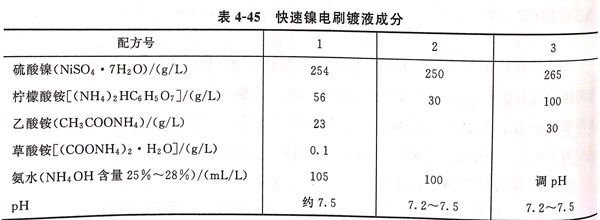

2. 快(kuai)速鎳電刷鍍(du)液成分，見表(biao)4-45


表 45.jpg



3. 快速鎳電刷鍍工藝規范


 耗(hao)電系數：0.113 2A·h/(d㎡·μm);


 工(gong)作電(dian)壓(ya)：8~20V(最(zui)佳12~15V);


 陰陽極相對運動速率：6~35m/min(最佳12~15m/min);


 單一鍍層安全厚度：≤0.5mm;


 電(dian)連接(jie)(jie)：只能作正極性接(jie)(jie)電(dian)；


 使(shi)用(yong)溫(wen)度：30~50℃,溫(wen)度提高(gao)可改善鍍層質(zhi)量和提高(gao)生(sheng)產效率。



4. 快速(su)鎳溶液的配制


 以配(pei)方1為(wei)例(li)：在500mL燒(shao)(shao)杯中(zhong)，加(jia)(jia)入(ru)(ru)(ru)乙酸(suan)銨23g草酸(suan)銨0.1g,檸檬酸(suan)銨56g,加(jia)(jia)蒸餾(liu)水(shui)(shui)200mL,加(jia)(jia)熱攪(jiao)拌(ban)溶解。另外(wai)，在1000mL燒(shao)(shao)杯中(zhong)加(jia)(jia)入(ru)(ru)(ru)硫酸(suan)鎳(nie)254g,加(jia)(jia)蒸餾(liu)水(shui)(shui)400mL,加(jia)(jia)熱攪(jiao)拌(ban)溶解，將(jiang)500mL燒(shao)(shao)杯中(zhong)的(de)溶液在攪(jiao)拌(ban)下加(jia)(jia)入(ru)(ru)(ru)到1000mL燒(shao)(shao)杯中(zhong)的(de)溶液中(zhong)，冷卻至25℃后攪(jiao)拌(ban)加(jia)(jia)入(ru)(ru)(ru)氨(an)水(shui)(shui)105mL,調整溶液pH為(wei)7.5左右(you)。再(zai)倒入(ru)(ru)(ru)1000mL量(liang)筒或容量(liang)瓶中(zhong)，加(jia)(jia)蒸餾(liu)水(shui)(shui)稀釋至刻(ke)線(xian)。



5. 快(kuai)速鎳刷鍍(du)過程(cheng)的(de)空乏型變化


 隨著(zhu)鍍(du)液(ye)(ye)的(de)循(xun)(xun)環使(shi)用，鍍(du)液(ye)(ye)中鎳離子濃(nong)度隨循(xun)(xun)環使(shi)用由50g/L降低至25g/L,屬空乏型鍍(du)液(ye)(ye)。當鍍(du)液(ye)(ye)容積消耗掉75%左右(you)，鍍(du)液(ye)(ye)中析出大量鹽類結晶和氫氧化物(wu)，黏度增加，無法使(shi)用，剩余25%溶(rong)液(ye)(ye)報廢。在(zai)循(xun)(xun)環過程中鍍(du)液(ye)(ye)pH和鍍(du)層硬度比(bi)較穩(wen)定(ding)。
