KN-505添加劑直接加入到(dao)現在使用(yong)的(de)瓦特(te)鍍鎳(nie)液或氨基(ji)磺酸鹽鍍鎳(nie)液中(zhong)使用(yong)，可(ke)得到(dao)良(liang)好的(de)電鍍結(jie)合力(li)和光亮的(de)鍍鎳(nie)層。


 不銹鋼表面用KN-505鍍鎳之后，也可以直接鍍金，減少工藝，效果良好。


1. 使用范圍


   KN-505鍍鎳既可(ke)(ke)以(yi)適(shi)用于(yu)掛鍍，也(ye)(ye)可(ke)(ke)以(yi)適(shi)用于(yu)滾鍍，也(ye)(ye)可(ke)(ke)以(yi)適(shi)用于(yu)連續鍍的(de)高速鋼帶(dai)，除了適(shi)用于(yu)SUS304、305等其他SUS,也(ye)(ye)適(shi)用于(yu)接合力難鍍的(de)鈹青銅、磷(lin)青銅。


2. KN-505工藝流程


   脫(tuo)蠟→水(shui)洗(xi)→酸洗(xi)→水(shui)洗(xi)→KN-505鍍鎳→水(shui)洗(xi)、→其(qi)他電(dian)鍍→水(shui)洗(xi)→烘干→包裝(zhuang)。


 3. KN-505鍍鎳溶液成分及(ji)工藝條件

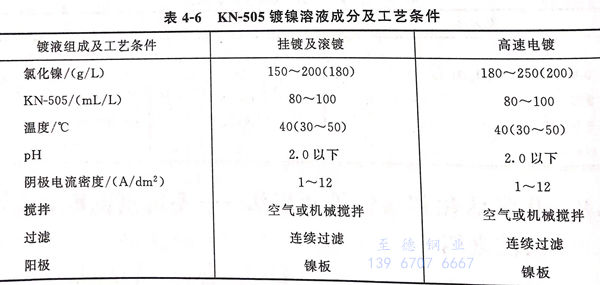

  KN-505鍍(du)鎳溶液成分(fen)及工藝條件(jian)見表4-6。


表 6.jpg


4. 技術管理與溶液維護(hu)


 ①. KN-505添(tian)加(jia)劑(ji)可直接加(jia)入現(xian)今的電鍍液(ye)里使用，但要得到高品質時，重新(xin)開缸是(shi)最佳(jia)方法(fa)。


 ②. KN-505添加(jia)劑添加(jia)100mL/L時(shi)較穩定，KN-505不(bu)足時(shi)，出(chu)現結合力不(bu)良，故要保持適量多一(yi)些(xie)，比規定量多（2倍）沒有影響，但不(bu)經(jing)濟。


 ③. KN-505消(xiao)耗量(liang)。400~500A/h時消(xiao)耗量(liang)為10mL/L,即當電鍍槽為100L時，在電流400A時，KN-505的消(xiao)耗量(liang)為1000mL/h,即2500mL/(kA·h)（每千(qian)安·小時消(xiao)耗量(liang)為2.5L).


 ④. pH的維(wei)護(hu)。使用(yong)時期內pH必(bi)須維(wei)持在(zai)2.0以下。在(zai)補(bu)充(chong)KN-505的時期內pH不(bu)會有變(bian)化，如因混(hun)入多量(liang)的水(shui)洗液時pH會上升，是(shi)造成鍍層(ceng)結合(he)力不(bu)良的原因。


 ⑤. 鍍液進行活性炭(tan)過(guo)濾時有20%的KN-505被吸收，故用(yong)活性炭(tan)過(guo)濾后要(yao)補(bu)充20%的KN-505添加(jia)劑(ji)，即添加(jia)KN-505 20mL/L。
