高合金香蕉視頻app在線觀看:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。


 0Cir25Ni6Mo3CuN是出現較早、應用廣(guang)泛、具有代表性(xing)的高合金雙相不銹鋼。


 該鋼中(zhong)(zhong)除鉻、鎳(nie)、氮(dan)元素(su)外，還加(jia)入(ru)了銅。加(jia)銅的目的主(zhu)要是(shi)提高材(cai)料在(zai)硫酸、鹽(yan)酸中(zhong)(zhong)的耐(nai)腐(fu)蝕(shi)性(xing)(xing)能和(he)提高對應(ying)力(li)腐(fu)蝕(shi)的穩(wen)定性(xing)(xing)。銅也是(shi)穩(wen)定奧氏(shi)體的元素(su)，促進雙相不銹鋼中(zhong)(zhong)奧氏(shi)體相的穩(wen)定。但是(shi)，銅的存在(zai)對鑄件(jian)而(er)言容易(yi)產生偏析，對鍛件(jian)、軋(ya)件(jian)會(hui)降低熱加(jia)工過(guo)程(cheng)的熱塑性(xing)(xing)，所(suo)以，在(zai)實際應(ying)用時，鑄件(jian)控制銅含量不大于3%,鍛件(jian)和(he)軋(ya)件(jian)應(ying)控制銅含量不大于2%。

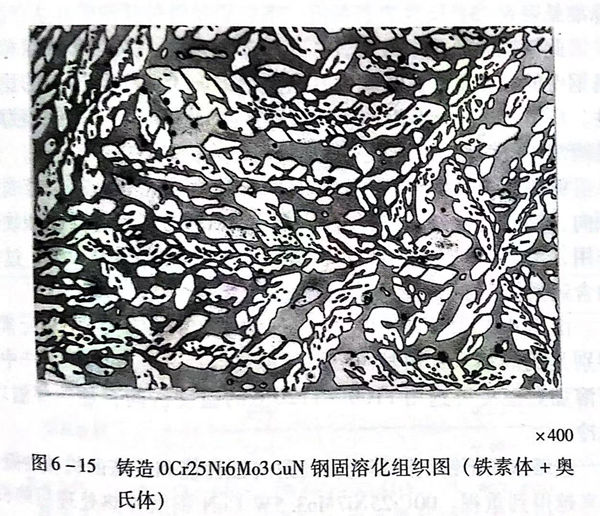

 該鋼由于(yu)銅、氮的作用(yong)，促(cu)進了奧氏體(ti)的穩定性，所以，加(jia)熱到1200℃時仍有近(jin)40%的奧氏體(ti)相。見(jian)圖6-15。


圖 15.jpg


0Cr25Ni6Mo3CuN在700~950℃溫度區間也有(you)脆相析(xi)出，引起脆性(xing)(xing)和耐腐蝕性(xing)(xing)的降低，也存在475℃脆性(xing)(xing)。


表 3.jpg


0Cr25Ni6Mo3CuN在(zai)固溶處理后有較高(gao)的(de)機械性能，特別是高(gao)的(de)屈服(fu)強度，見表6-3。在(zai)實際生產中(zhong)，固溶加熱溫度選(xuan)擇在(zai)1100℃左右為宜。采(cai)用水(shui)冷卻。
