中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

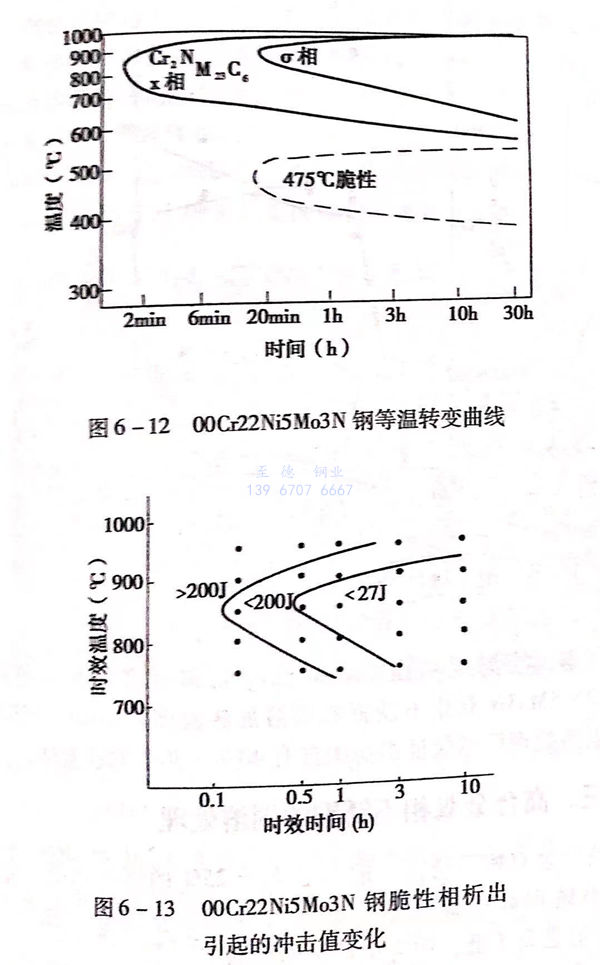

 00Cr22Ni5Mo3N是(shi)中合金雙相不銹鋼的(de)代表鋼號，鋼中加入了氮元素，使奧氏體的(de)穩定(ding)性提高了，在較(jiao)高的(de)溫度加熱仍(reng)能保持一(yi)定(ding)量的(de)奧氏體。00Cr22Ni5Mo3N 鋼的(de)等溫轉變動力學曲線如圖6-12所示。


 從圖(tu)6-12可知，00Cr22Ni5Mo3N 鋼(gang)在(zai)650~950℃溫度區間保持，可析出碳化物(wu)(wu)、氮(dan)化物(wu)(wu)和金屬間相x、a等，特別是在(zai)800~850℃溫度，這些脆相在(zai)幾(ji)分鐘(zhong)內即可析出，引起沖擊韌性(xing)的明顯惡化，見圖(tu)6-13。


圖 12.jpg


 此鋼的475℃脆性也較敏(min)感。

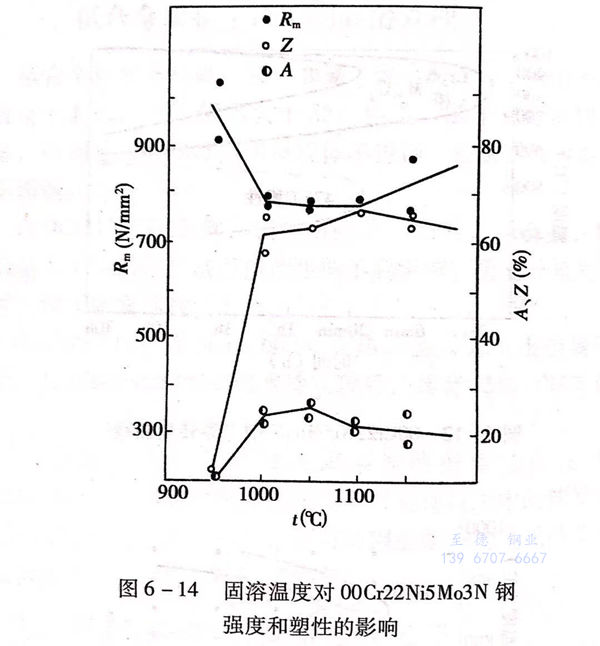

 00C122Ni5Mo3N 鋼(gang)在1000~1100℃區間加熱固溶處理后有(you)較(jiao)好(hao)的強度和塑性，見圖6-14。


圖 14.jpg


考慮固(gu)(gu)溶溫(wen)度(du)對(dui)組織、機械性(xing)能(neng)和(he)耐腐(fu)蝕性(xing)能(neng)的影(ying)響，00Cr22Ni5Mo3N雙(shuang)相不銹鋼(gang)的固(gu)(gu)溶加熱溫(wen)度(du)取1040~1080℃為(wei)宜。固(gu)(gu)溶處(chu)理后可保證組織中含有40%~50%的鐵素體。
