一、連接形式

閥門與管道(dao)的連接(jie)主要有螺紋連接(jie)、法蘭(lan)連接(jie)、焊接(jie)連接(jie)、對夾連接(jie)和卡(ka)套連接(jie)等。

1. 螺紋(wen)連接

  螺紋(wen)(wen)連接結構簡單，安裝(zhuang)容易，是閥門中采(cai)用較(jiao)多(duo)的(de)一種方式(shi)。但螺紋(wen)(wen)易銹蝕(shi)，在管徑(jing)逐漸增大時，安裝(zhuang)的(de)難度隨(sui)之增加(jia)，密(mi)封性能下(xia)降(jiang)，因此(ci)螺紋(wen)(wen)連接多(duo)在小口徑(jing)（DN<100mm)閥門中采(cai)用。

2. 法蘭連接

  法蘭(lan)連接是(shi)閥門中(zhong)采(cai)用最廣(guang)泛的(de)一種連接方(fang)(fang)式(shi)。因為法蘭(lan)有(you)多種密封形(xing)式(shi)，能(neng)適應各不同運行(xing)壓力和溫度(du)要求(qiu)，裝卸方(fang)(fang)便，密封可靠，幾乎不受管徑(jing)的(de)限制(zhi)。

3. 焊接連接

  閥(fa)門與管道焊接是(shi)一種特殊的(de)連(lian)接方式(shi)。焊接閥(fa)門安裝后不能拆(chai)卸，給(gei)安裝及維(wei)修帶(dai)來困難(nan)。但焊接結(jie)構強度高(gao)，密(mi)封可靠，在(zai)高(gao)溫高(gao)壓中運行的(de)閥(fa)門多有(you)采(cai)用。

4. 對夾式連(lian)接(jie)

  對夾(jia)(jia)式連接(jie)是以螺栓(shuan)拉緊固(gu)定的(de)方式將閥(fa)體夾(jia)(jia)在兩(liang)(liang)個管道(dao)法蘭之間。對夾(jia)(jia)式連接(jie)的(de)兩(liang)(liang)個端(duan)面(mian)距離較短，有利于閥(fa)門(men)的(de)安裝和拆卸。對夾(jia)(jia)式連接(jie)只在蝶閥(fa)及部分高(gao)壓小口徑球閥(fa)及止回閥(fa)范圍(wei)內使用。

5. 卡套連接

  卡(ka)(ka)套連(lian)接(jie)(jie)是將管(guan)子及卡(ka)(ka)套與閥體(ti)連(lian)接(jie)(jie)端的(de)外螺紋連(lian)接(jie)(jie)，利用卡(ka)(ka)套的(de)楔形尖角將管(guan)子和閥體(ti)緊密(mi)地擠壓在(zai)一起而達(da)到連(lian)接(jie)(jie)和密(mi)封的(de)目的(de)。卡(ka)(ka)套連(lian)接(jie)(jie)已廣(guang)泛用于小口徑鍛造閥門(men)。

二(er)、驅(qu)動(dong)機構

 閥門(men)(men)的驅(qu)(qu)動機構是控制和操(cao)作(zuo)閥門(men)(men)運行的組(zu)成部件。除運行人(ren)員在現場(chang)直(zhi)接(jie)操(cao)作(zuo)的手動方式外，還有由遠方控制或自動控制的電力驅(qu)(qu)動、電磁驅(qu)(qu)動、氣(qi)壓(ya)及(ji)液壓(ya)驅(qu)(qu)動等方式。

1. 手動閥門

    手(shou)動(dong)(dong)(dong)閥門(men)是由運(yun)行人員在現(xian)場直接操作的(de)閥門(men)。它包括(kuo)手(shou)輪驅(qu)(qu)動(dong)(dong)(dong)、手(shou)柄(bing)或扳手(shou)驅(qu)(qu)動(dong)(dong)(dong)、齒輪驅(qu)(qu)動(dong)(dong)(dong)、鏈輪驅(qu)(qu)動(dong)(dong)(dong)及(ji)連桿驅(qu)(qu)動(dong)(dong)(dong)等。

   ①. 手(shou)輪驅動  多用于閥(fa)芯作直線運動，驅動力矩較小的閘(zha)閥(fa)、截止閥(fa)等。

   ②. 手柄（或扳手）驅(qu)動(dong) 一般用于閥芯作旋(xuan)轉運(yun)動(dong)，驅(qu)動(dong)力矩不大的球閥、蝶閥等。

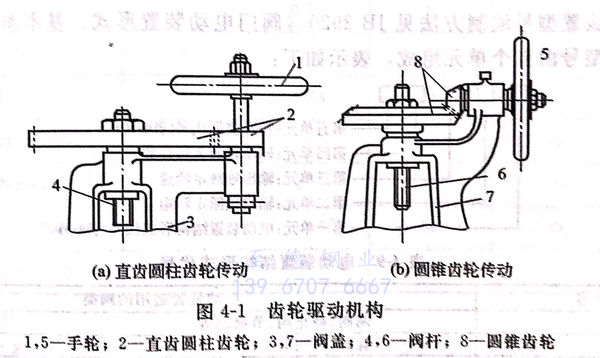

   ③. 齒輪(lun)(lun)驅動(dong) 當閥(fa)門(men)的啟閉力(li)矩較(jiao)大時，應(ying)通過(guo)齒輪(lun)(lun)或(huo)蝸輪(lun)(lun)蝸桿驅動(dong)機(ji)構來減少(shao)啟閉力(li)矩。圖4-1為閥(fa)門(men)齒輪(lun)(lun)驅動(dong)機(ji)構。由齒輪(lun)(lun)驅動(dong)的閥(fa)門(men)一般都是(shi)壓力(li)較(jiao)高、口徑(jing)較(jiao)大的閥(fa)門(men)。

   ④. 鏈輪(lun)(lun)及(ji)連(lian)(lian)桿(gan)驅動  安裝在不(bu)便(bian)直接操作處的閥門，可(ke)在手輪(lun)(lun)上加裝鏈輪(lun)(lun)或連(lian)(lian)桿(gan)間接驅動，鏈輪(lun)(lun)及(ji)連(lian)(lian)桿(gan)需由(you)用戶自行配(pei)置(zhi)，閥門制造廠不(bu)予供應。

 2. 電動(dong)閥門

 電動(dong)閥門是由電力驅動(dong)的(de)閥門，也是閥門中廣泛采用的(de)一種驅動(dong)方式。

  a. 電動閥(fa)門的特點

   ①. 可用于(yu)不能手動操(cao)作和難以接近的閥門，易于(yu)實(shi)現(xian)遠距離操(cao)作和系統的自動化。

   ②. 可以減(jian)輕操作(zuo)人(ren)員的勞(lao)動強度(du)，特別適用(yong)于高壓力、大口(kou)徑閥門。

  ③. 可以快速啟(qi)閉，縮短閥(fa)門啟(qi)閉的操作時間。

  ④. 用于電動(dong)(dong)閥(fa)門(men)的(de)(de)驅動(dong)(dong)電機(ji)(ji)(ji)(ji)屬于專用電動(dong)(dong)機(ji)(ji)(ji)(ji)。因(yin)為在(zai)閥(fa)門(men)剛(gang)啟動(dong)(dong)及(ji)(ji)關閉終了(le)(le)時(shi)的(de)(de)瞬間所產生的(de)(de)轉(zhuan)矩(ju)(ju)最(zui)(zui)大(da)(da)，要求(qiu)電動(dong)(dong)機(ji)(ji)(ji)(ji)的(de)(de)啟動(dong)(dong)轉(zhuan)矩(ju)(ju)和最(zui)(zui)大(da)(da)轉(zhuan)矩(ju)(ju)與額定(ding)轉(zhuan)矩(ju)(ju)之(zhi)比均(jun)應(ying)大(da)(da)于2.5。又由于在(zai)閥(fa)門(men)關閉終了(le)(le)時(shi)，要求(qiu)電動(dong)(dong)機(ji)(ji)(ji)(ji)能迅速停止，因(yin)而要求(qiu)電動(dong)(dong)機(ji)(ji)(ji)(ji)的(de)(de)轉(zhuan)動(dong)(dong)慣量要比普通電動(dong)(dong)機(ji)(ji)(ji)(ji)小(xiao)三分之(zhi)一左右，普通電動(dong)(dong)機(ji)(ji)(ji)(ji)不能具備這種(zhong)特性。在(zai)潮濕及(ji)(ji)易燃、易爆區域使用的(de)(de)電動(dong)(dong)機(ji)(ji)(ji)(ji)，應(ying)有特殊的(de)(de)防護措施。

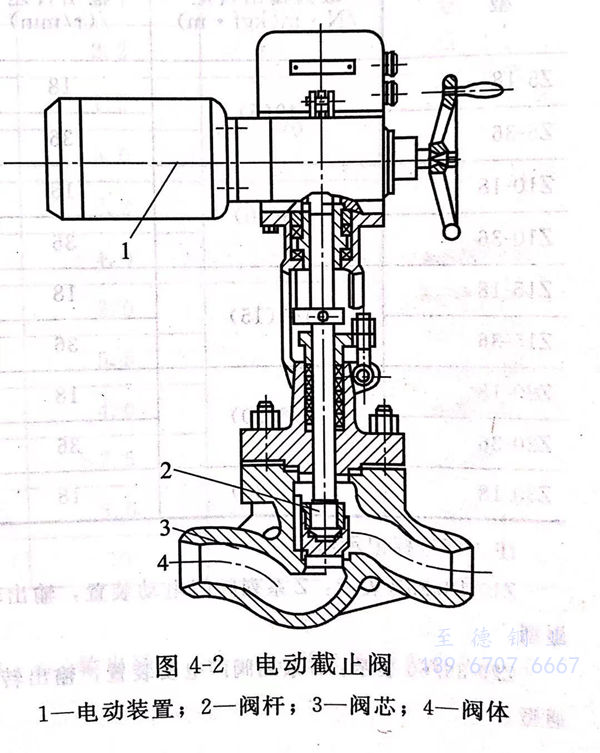

    圖4-2為(wei)一電(dian)動(dong)(dong)截止閥，閥門的開閉由(you)安裝(zhuang)在閥蓋上的電(dian)動(dong)(dong)裝(zhuang)置控制。電(dian)動(dong)(dong)裝(zhuang)置包括專用電(dian)動(dong)(dong)機、減(jian)速器、轉矩控制機構(gou)(gou)、行程控制機構(gou)(gou)、現場操作(zuo)機構(gou)(gou)以(yi)及手(shou)(shou)動(dong)(dong)與電(dian)動(dong)(dong)切換機構(gou)(gou)。閥門可就(jiu)地手(shou)(shou)動(dong)(dong)或電(dian)動(dong)(dong)操作(zuo)，也可遠距(ju)離電(dian)動(dong)(dong)操作(zuo)。

  b. 電動裝置

  閥(fa)(fa)門(men)(men)的(de)電動裝(zhuang)置(zhi)有Z型和Q型兩大(da)系列。Z系列適(shi)用于(yu)閘閥(fa)(fa)、截止閥(fa)(fa)等(deng)閥(fa)(fa)芯(xin)做直線運(yun)動的(de)閥(fa)(fa)門(men)(men)。Q系列適(shi)用于(yu)球閥(fa)(fa)、蝶閥(fa)(fa)等(deng)閥(fa)(fa)芯(xin)做旋轉運(yun)動的(de)閥(fa)(fa)門(men)(men)。此外，ZD系列是Z系列中(zhong)轉矩較(jiao)大(da)的(de)分(fen)支(zhi)(zhi)系列，TZ系列是Z系列中(zhong)可與閥(fa)(fa)門(men)(men)同(tong)軸直聯的(de)分(fen)支(zhi)(zhi)系列。TQ系列是Q系列中(zhong)可與閥(fa)(fa)門(men)(men)同(tong)軸直聯的(de)分(fen)支(zhi)(zhi)系列。

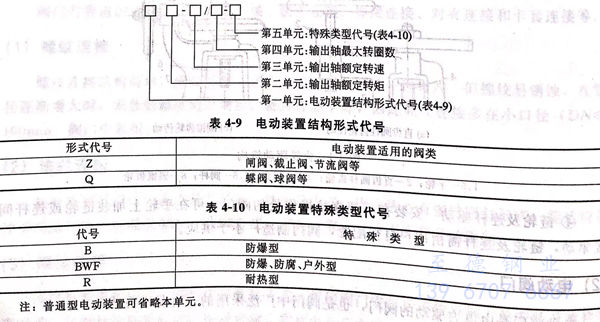

  閥(fa)(fa)門(men)電(dian)動(dong)裝置型號編制方法(fa)見JB2920《閥(fa)(fa)門(men)電(dian)動(dong)裝置形式、基本參數和連接(jie)尺寸》標準的規定。型號由(you)五個(ge)單元(yuan)組成，表示(shi)如下：

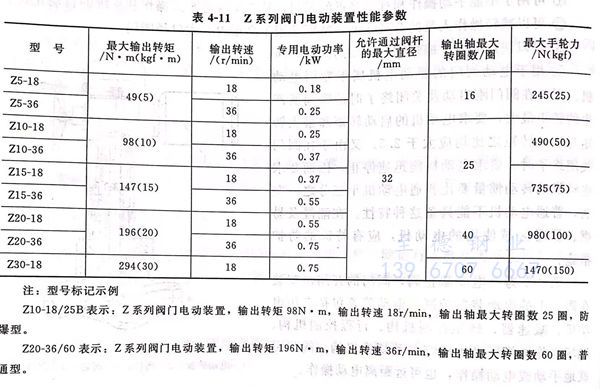

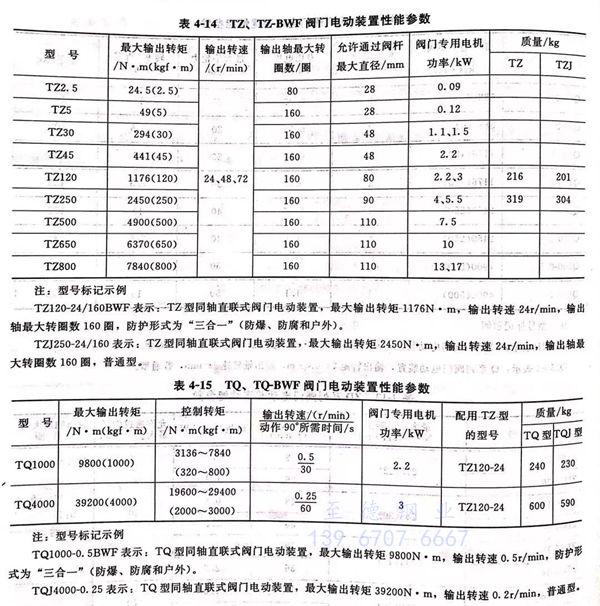

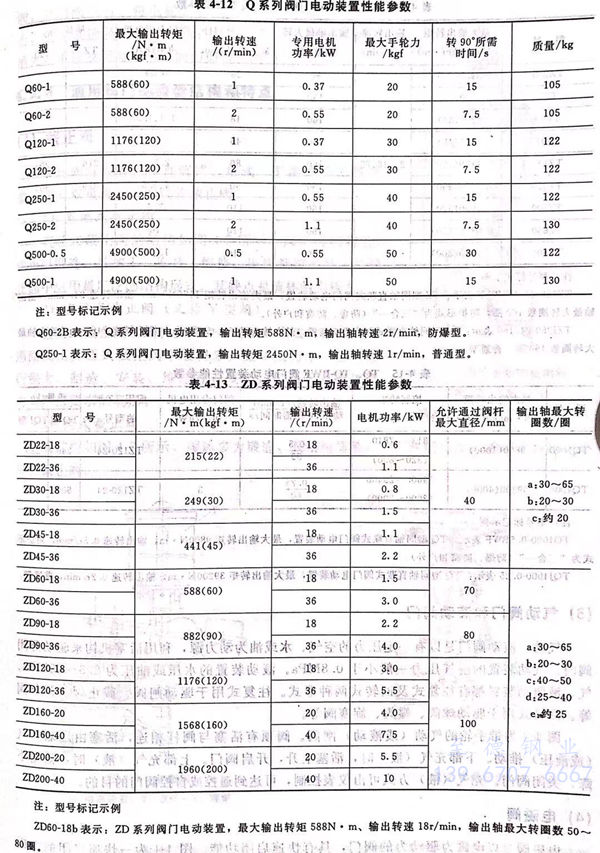

  閥(fa)門(men)電動裝置型(xing)號與性能(neng)參數，見表(biao) 4-11~表(biao)4-15。

三、氣動閥(fa)門和液動閥(fa)門

  氣(qi)動(dong)(dong)、液(ye)(ye)動(dong)(dong)閥(fa)門(men)是(shi)以有一定壓力的空氣(qi)、水(shui)或(huo)油(you)(you)為動(dong)(dong)力源，利用活塞機構(gou)來驅動(dong)(dong)開閉閥(fa)門(men)。氣(qi)動(dong)(dong)裝(zhuang)置的空氣(qi)壓力一般小于0.8MPa.液(ye)(ye)動(dong)(dong)裝(zhuang)置的水(shui)壓或(huo)油(you)(you)壓為2.5~25MPa。氣(qi)、液(ye)(ye)驅動(dong)(dong)裝(zhuang)置都有往復式及回(hui)轉(zhuan)式兩種(zhong)形式。往復式用于驅動(dong)(dong)閘閥(fa)、截止(zhi)閥(fa)、調節閥(fa)等。回(hui)轉(zhuan)式用于驅動(dong)(dong)球閥(fa)、蝶(die)閥(fa)、旋塞閥(fa)等。

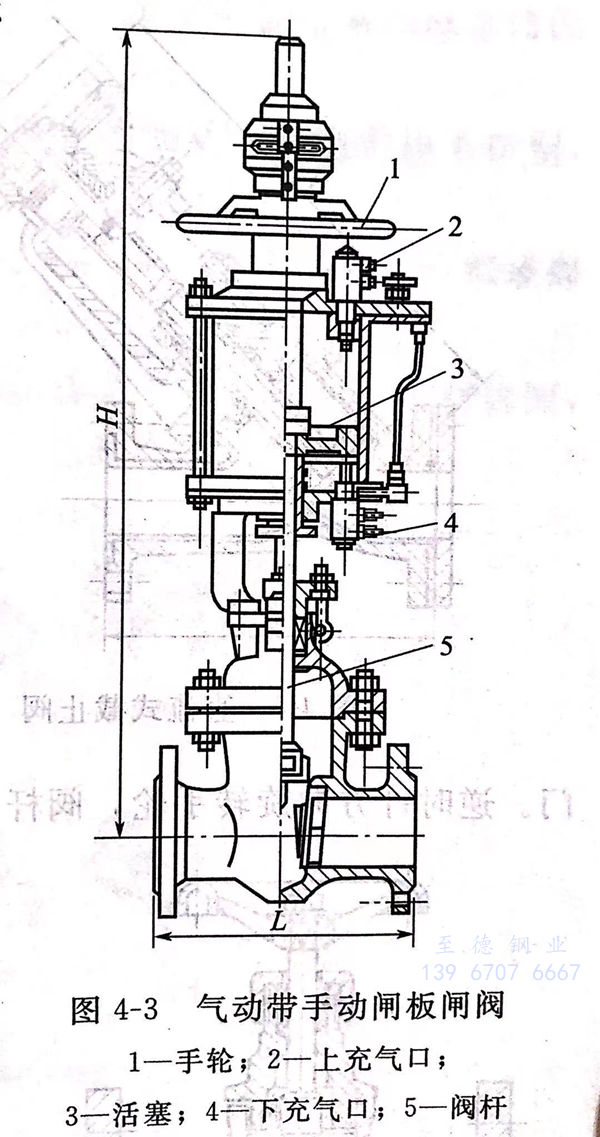

  圖4-3為帶手輪(lun)的氣(qi)(qi)動(dong)（或液(ye)(ye)動(dong)）閘(zha)閥。閥頂有活(huo)塞(sai)與閥桿(gan)相連，活(huo)塞(sai)由壓(ya)縮空氣(qi)(qi)（或液(ye)(ye)壓(ya)）推(tui)動(dong)。下(xia)部充氣(qi)(qi)（液(ye)(ye)）時(shi)，活(huo)塞(sai)上升(sheng)，開啟閥門。上部充氣(qi)(qi)（液(ye)(ye)）時(shi)，活(huo)塞(sai)下(xia)降，關閉閥門。充氣(qi)(qi)（液(ye)(ye)）方式可由儀表控制，可達到(dao)遙控或自控閥門的目的。

四、電磁閥

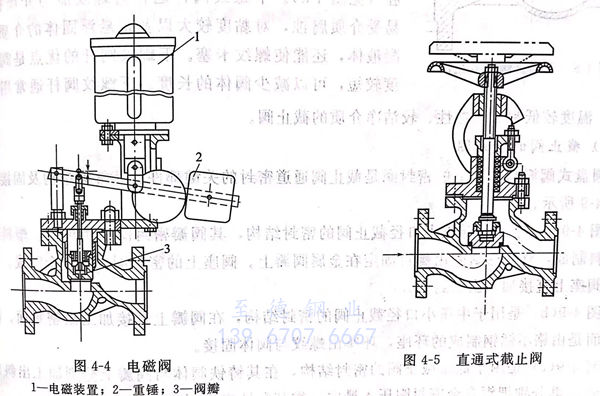

電磁(ci)閥(fa)是以(yi)電磁(ci)為(wei)驅動力(li)的閥(fa)門，具有快(kuai)速啟閉功能。圖4-4為(wei)一快(kuai)速啟閉的電磁(ci)閥(fa)，開啟閥(fa)門時(shi)，將(jiang)電磁(ci)裝置接通(tong)電流，電磁(ci)鐵產(chan)生(sheng)磁(ci)力(li)，吸起重錘及閥(fa)瓣，閥(fa)門被(bei)打開。切斷電流時(shi)，磁(ci)力(li)消失，重錘及閥(fa)瓣下落，閥(fa)門即被(bei)關閉。
