 1. 自然補償器安裝(zhuang)

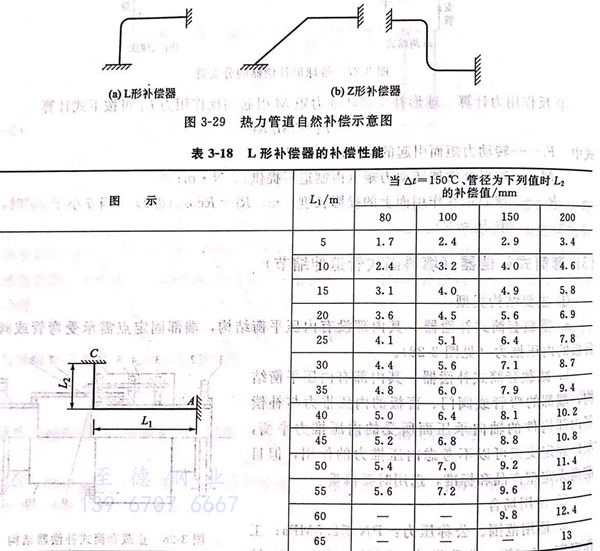

 自然補償(chang)(chang)器有L形(xing)(xing)、Z形(xing)(xing)及(ji)方(fang)形(xing)(xing)3種，管(guan)段(duan)中(zhong)90°~150°彎(wan)管(guan)稱為L形(xing)(xing)補償(chang)(chang)器，管(guan)段(duan)中(zhong)兩個相反方(fang)向(xiang)90°彎(wan)管(guan)稱為Z形(xing)(xing)補償(chang)(chang)器，結構如圖(tu)3-29所示(shi)。L形(xing)(xing)補償(chang)(chang)器的補償(chang)(chang)性能如表3-18所示(shi)。

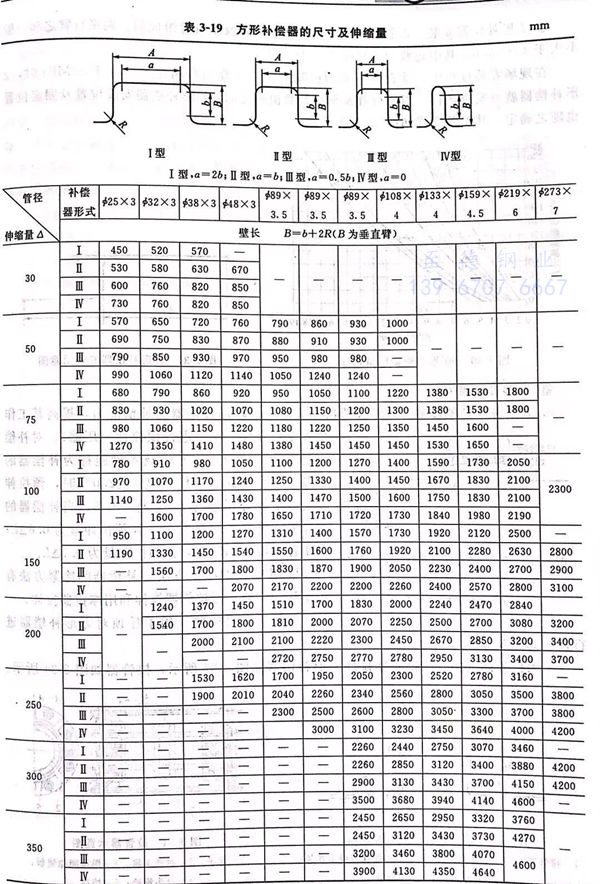

 方形補(bu)償(chang)器是(shi)由同(tong)一平面內4個90°彎管構成的，依靠彎管變形來消(xiao)除熱應力及補(bu)償(chang)熱伸(shen)長，其(qi)材質與所(suo)在(zai)管道相同(tong)。方形補(bu)償(chang)器有四種結(jie)構形式，其(qi)尺寸及伸(shen)縮量如表3-19所(suo)示。

  ①. L形補償器安(an)裝  L形補償器只要能確定好兩端(duan)的(de)固定支架，就可使其起到熱伸長(chang)的(de)作用。L形補償器的(de)長(chang)臂長(chang)度一般不超過20~25m。

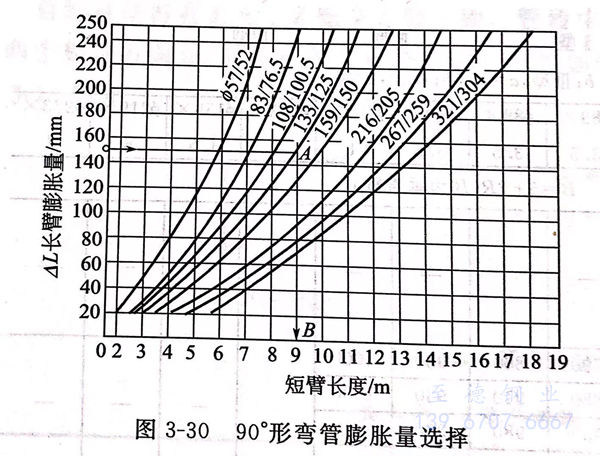

      L形補償器短臂可以用(yong)查(cha)圖方法求得，如圖3-30所示。

       當L形補(bu)償器的長、短(duan)臂確定后，固定支(zhi)架的位(wei)置也就(jiu)確定了，就(jiu)可進行(xing)安(an)裝。

  ②. Z形補償器(qi)安裝 Z形補償器(qi)是由兩(liang)個(ge)平行(xing)(xing)臂及垂直臂組成(cheng)的。兩(liang)平行(xing)(xing)臂之(zhi)和一般不(bu)大于40~50m,其中短臂約占(zhan)總長的1/4~1/2。

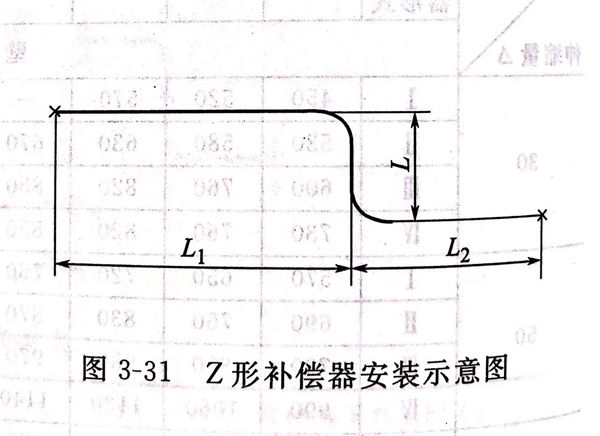

  在現場安裝過程(cheng)中，垂直臂(bei)一般為(wei)已知數，當(dang)計算出彎曲應力不(bu)大于80MPa時，Z形(xing)補償器(qi)就可安全(quan)運行(xing)。當(dang)平行(xing)臂(bei)及垂直臂(bei)數值確定(ding)后，Z形(xing)補償器(qi)安裝位置及固(gu)定(ding)位置也隨之確定(ding)。其安裝方式(shi)如圖3-31所示。

  ③. 方形(xing)補(bu)償器安裝

    a. 方形補償器的冷緊

     方(fang)形(xing)補償(chang)(chang)(chang)(chang)器(qi)安(an)裝前，為(wei)增(zeng)加補償(chang)(chang)(chang)(chang)器(qi)的(de)(de)補償(chang)(chang)(chang)(chang)能力，提高其工作的(de)(de)安(an)全(quan)可靠性，需要進行預(yu)拉(la)伸（壓縮(suo)）。對補償(chang)(chang)(chang)(chang)器(qi)進行冷拉(la)（或冷壓）的(de)(de)技術措施稱為(wei)補償(chang)(chang)(chang)(chang)器(qi)的(de)(de)冷緊。當補償(chang)(chang)(chang)(chang)器(qi)的(de)(de)工作溫(wen)(wen)度(du)t≤250℃時(shi)，預(yu)拉(la)伸量為(wei)補償(chang)(chang)(chang)(chang)器(qi)補償(chang)(chang)(chang)(chang)量的(de)(de)1/2,即ΔL/2;當補償(chang)(chang)(chang)(chang)器(qi)的(de)(de)工作溫(wen)(wen)度(du)為(wei)250~450℃時(shi)，其預(yu)拉(la)伸量為(wei)0.6ΔL;當工作溫(wen)(wen)度(du)t>450℃,其預(yu)拉(la)伸量為(wei)0.7ΔL.

    b. 補償器的(de)冷緊方(fang)法

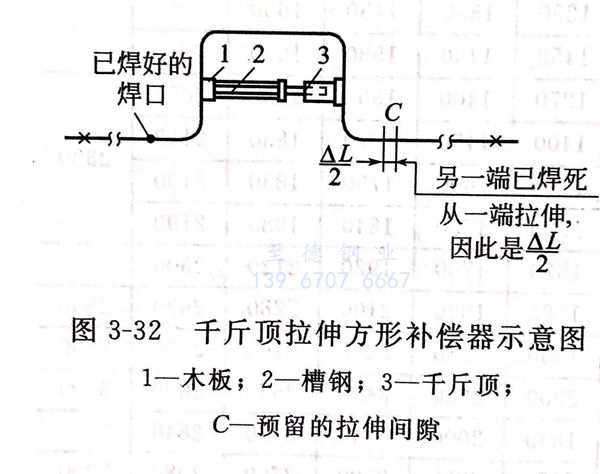

    · 用千斤頂(ding)拉伸  用千斤頂(ding)對方形補(bu)償器進行拉伸如圖(tu) 3-32所(suo)示。

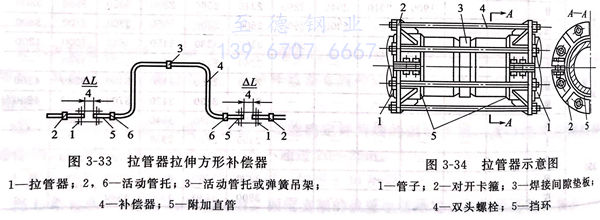

    · 用拉(la)(la)管(guan)器(qi)拉(la)(la)伸(shen)  用拉(la)(la)管(guan)器(qi)拉(la)(la)伸(shen)方形(xing)補償(chang)器(qi)如圖(tu) 3-33所示(shi)(shi)，拉(la)(la)管(guan)器(qi)如圖(tu) 3-34 所示(shi)(shi)。

    采(cai)用帶螺栓(shuan)的(de)(de)拉(la)(la)管(guan)器(qi)(qi)進行拉(la)(la)伸，是將(jiang)(jiang)一塊厚度等于預拉(la)(la)伸量的(de)(de)木塊或木墊(dian)圈類(lei)的(de)(de)物(wu)品放在(zai)冷拉(la)(la)接口(kou)間(jian)(jian)隙中，再(zai)在(zai)接口(kou)兩(liang)側的(de)(de)管(guan)壁上(shang)分別(bie)焊上(shang)擋環，然后(hou)把拉(la)(la)管(guan)器(qi)(qi)的(de)(de)拉(la)(la)爪卡在(zai)擋環上(shang)，在(zai)拉(la)(la)爪孔(kong)內穿(chuan)入加長雙(shuang)頭(tou)螺栓(shuan)，用螺母上(shang)緊(jin)，并將(jiang)(jiang)木塊夾緊(jin)。待管(guan)道上(shang)其他部(bu)件全部(bu)安裝好后(hou)，把冷緊(jin)口(kou)的(de)(de)木墊(dian)拿掉(diao)，勻稱地擰(ning)緊(jin)螺母，使接口(kou)間(jian)(jian)隙達到焊接時的(de)(de)對口(kou)要求。

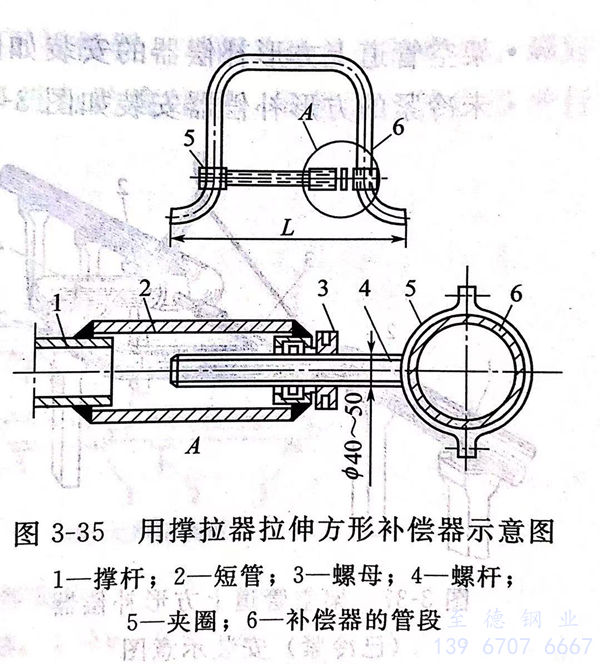

    · 用(yong)撐(cheng)拉(la)(la)器(qi)拉(la)(la)伸(shen)  用(yong)撐(cheng)拉(la)(la)器(qi)拉(la)(la)伸(shen)方形補(bu)償器(qi)如圖3-35所示。

   c. 補償器的安裝

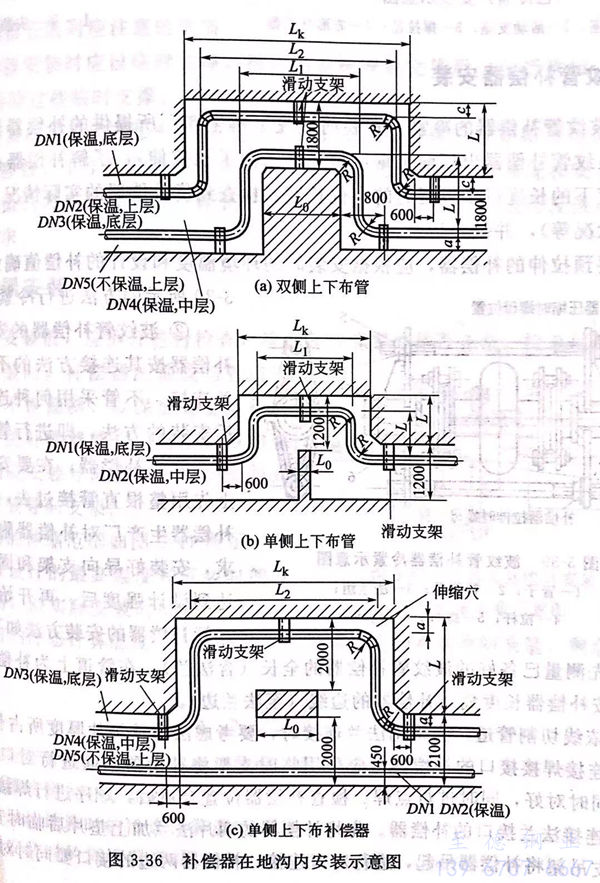

  · 在地溝內補償器安裝如圖3-36所示。

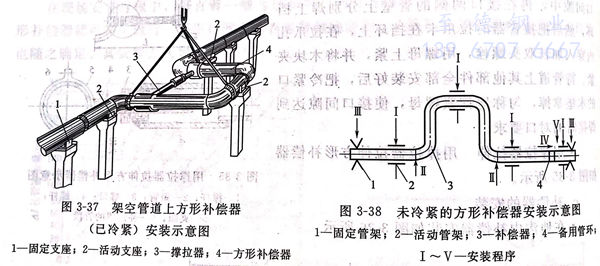

  · 架(jia)空管道上方形(xing)補(bu)償器(qi)的安裝如圖3-37所示。

  · 未冷緊的方形(xing)補(bu)償器安裝如(ru)圖3-38所示。

  2. 波紋管補償器安裝(zhuang)

   ①. 波紋管(guan)補(bu)償器的冷(leng)緊

   安裝前(qian)應先了解(jie)生產(chan)廠(chang)(chang)所提供的補(bu)償器(qi)(qi)預(yu)(yu)拉伸情況（有些(xie)廠(chang)(chang)家在波紋(wen)管補(bu)償器(qi)(qi)出廠(chang)(chang)前(qian)根據(ju)用(yong)戶要求已做了預(yu)(yu)拉伸），了解(jie)補(bu)償器(qi)(qi)在最(zui)高(gao)工作(zuo)溫度(du)和最(zui)低溫度(du)下的長度(du)以(yi)及(ji)供貨時(shi)的定(ding)位長度(du)，檢查到貨補(bu)償器(qi)(qi)的實際情況（長度(du)、定(ding)桿數(shu)量及(ji)受力狀況等），并(bing)做好記錄(lu)。

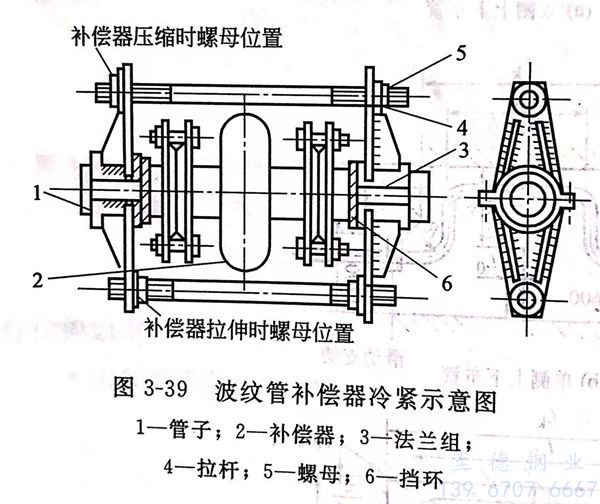

    需要預拉伸(shen)的補償器，應(ying)根據安裝時(shi)的環境溫度和設計(ji)的補償值確(que)定(ding)出冷(leng)緊值，按(an)圖補償器壓縮時(shi)螺(luo)母位置(zhi)3-39 所示的方法進行冷(leng)緊。

   ②. 波紋管補償器的安裝方法

   波紋管(guan)補(bu)(bu)(bu)償(chang)器(qi)(qi)(qi)按(an)(an)其連(lian)接方(fang)(fang)法(fa)(fa)的不(bu)同(tong)分為焊接和(he)法(fa)(fa)蘭連(lian)接。不(bu)管(guan)采(cai)用(yong)何種連(lian)接，通常都采(cai)用(yong)后(hou)安(an)(an)裝(zhuang)(zhuang)的方(fang)(fang)法(fa)(fa)，即進(jin)行管(guan)道(dao)安(an)(an)裝(zhuang)(zhuang)時，先不(bu)安(an)(an)裝(zhuang)(zhuang)波紋補(bu)(bu)(bu)償(chang)器(qi)(qi)(qi)。在要(yao)(yao)安(an)(an)裝(zhuang)(zhuang)補(bu)(bu)(bu)償(chang)器(qi)(qi)(qi)的位置上先用(yong)整根直管(guan)接過去，并按(an)(an)設計要(yao)(yao)求(qiu)(qiu)和(he)補(bu)(bu)(bu)償(chang)器(qi)(qi)(qi)生(sheng)產廠對補(bu)(bu)(bu)償(chang)器(qi)(qi)(qi)附(fu)近支(zhi)架的設置要(yao)(yao)求(qiu)(qiu)，安(an)(an)裝(zhuang)(zhuang)好導向(xiang)支(zhi)架和(he)固(gu)定(ding)支(zhi)架，待支(zhi)架達到(dao)設計強度后(hou)，再開始安(an)(an)裝(zhuang)(zhuang)補(bu)(bu)(bu)償(chang)器(qi)(qi)(qi)。波紋管(guan)補(bu)(bu)(bu)償(chang)器(qi)(qi)(qi)的安(an)(an)裝(zhuang)(zhuang)方(fang)(fang)法(fa)(fa)如下。

   a. 先測量已(yi)備好的(de)波紋(wen)管(guan)(guan)補償(chang)器(qi)的(de)全長(chang)（含法蘭），在管(guan)(guan)道上(shang)為補償(chang)器(qi)安裝(zhuang)劃出定位中(zhong)線，按補償(chang)器(qi)長(chang)度劃出補償(chang)器(qi)的(de)邊線（至(zhi)法蘭邊）。

   b. 依線切割管道。當采用法(fa)蘭連接時，要(yao)考慮法(fa)蘭及墊片厚度所占長度。

   C. 連接焊接接口的(de)補償器，應采用(yong)臨時支架將(jiang)補償器吊(diao)起(qi)進行對(dui)口，補償器兩邊的(de)接口要同時對(dui)好，同時進行點焊。檢查補償器位置合適后，順序進行焊接。

   d. 連(lian)接(jie)(jie)(jie)法(fa)(fa)蘭接(jie)(jie)(jie)口的補(bu)(bu)償(chang)器(qi)(qi)(qi)。先將補(bu)(bu)償(chang)器(qi)(qi)(qi)的兩片法(fa)(fa)蘭加上墊(dian)片后臨時(shi)安裝在(zai)補(bu)(bu)償(chang)器(qi)(qi)(qi)上用臨時(shi)支(zhi)吊架將補(bu)(bu)償(chang)器(qi)(qi)(qi)吊起，進(jin)行(xing)(xing)對(dui)口連(lian)接(jie)(jie)(jie)，補(bu)(bu)償(chang)器(qi)(qi)(qi)兩邊的接(jie)(jie)(jie)口要同時(shi)對(dui)好，同時(shi)進(jin)行(xing)(xing)點部，在(zai)檢(jian)查(cha)補(bu)(bu)償(chang)器(qi)(qi)(qi)位置合(he)適后，卸開法(fa)(fa)蘭螺栓(shuan)，放下(xia)補(bu)(bu)償(chang)器(qi)(qi)(qi)，對(dui)兩片法(fa)(fa)蘭進(jin)行(xing)(xing)焊(han)接(jie)(jie)(jie)。焊(han)好后請理(li)焊(han)渣(zha)，檢(jian)查(cha)焊(han)接(jie)(jie)(jie)質量(liang)，合(he)格后再(zai)對(dui)內外焊(han)口進(jin)行(xing)(xing)防腐處理(li)，吊起法(fa)(fa)蘭補(bu)(bu)償(chang)器(qi)(qi)(qi)進(jin)行(xing)(xing)安裝。

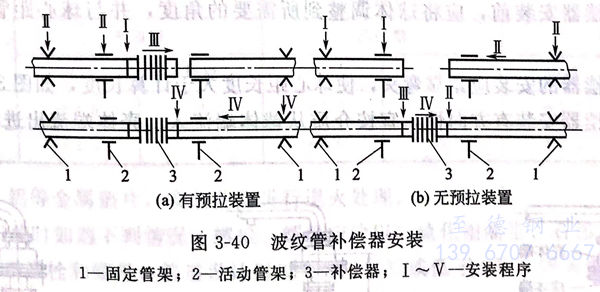

    波紋(wen)管補償(chang)器安(an)裝如圖3-40所示。

   ③. 波紋管補償器安裝時應(ying)注意的(de)事項

   a. 波紋(wen)管(guan)補(bu)償器安裝時應(ying)設臨(lin)時支撐，待管(guan)道系統(tong)安裝完畢后（包(bao)括吹掃、清洗和水壓試驗），方可拆除這(zhe)些臨(lin)時支撐。

   b. 波紋管補(bu)償(chang)(chang)(chang)(chang)器(qi)的(de)冷(leng)緊比方形補(bu)償(chang)(chang)(chang)(chang)器(qi)顯(xian)得更為重要(yao)(yao)，安裝(zhuang)(zhuang)前一(yi)定要(yao)(yao)搞清(qing)楚(chu)補(bu)償(chang)(chang)(chang)(chang)器(qi)的(de)性(xing)能(neng)、特點、適用(yong)參數、工作范圍和補(bu)償(chang)(chang)(chang)(chang)能(neng)力，再根據施工現場(chang)的(de)實(shi)際情況和安裝(zhuang)(zhuang)時(shi)的(de)環境溫(wen)度(du)計算出冷(leng)緊值的(de)大小(xiao)進行冷(leng)緊。對于廠家已做了冷(leng)緊的(de)補(bu)償(chang)(chang)(chang)(chang)器(qi)應進行復核，檢驗一(yi)下是(shi)否滿足實(shi)際需求。

  3. 套筒式補償器安裝(zhuang)

  套筒(tong)式(shi)補(bu)償(chang)器安裝(zhuang)(zhuang)前(qian)，應拆開進(jin)行檢查，檢查其內部零件是否齊全(quan)，檢查填料是否完好和符(fu)合要(yao)求。安裝(zhuang)(zhuang)時(shi)，補(bu)償(chang)器的軸(zhou)線(xian)與管(guan)道軸(zhou)線(xian)在(zai)同一直線(xian)上，不得偏斜，以保(bao)證(zheng)管(guan)道運行時(shi)不致偏離中心線(xian)，使補(bu)償(chang)器能自由伸(shen)縮。雙向(xiang)套筒(tong)式(shi)補(bu)償(chang)器的兩側(ce)應安裝(zhuang)(zhuang)導(dao)向(xiang)支(zhi)架，單向(xiang)套筒(tong)式(shi)補(bu)償(chang)器在(zai)伸(shen)管(guan)側(ce)安裝(zhuang)(zhuang)導(dao)向(xiang)支(zhi)架。

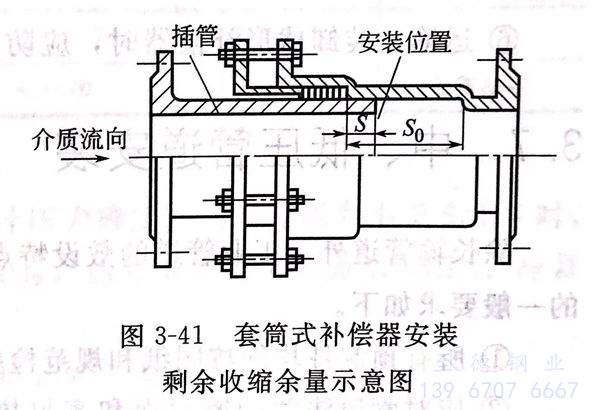

  套筒式(shi)補(bu)(bu)償(chang)器(qi)的(de)伸縮范圍如圖3-41所示。補(bu)(bu)償(chang)器(qi)的(de)補(bu)(bu)償(chang)值是按設(she)計(ji)的(de)最高溫(wen)(wen)度(du)(du)和(he)安裝時(shi)的(de)冷(leng)態溫(wen)(wen)度(du)(du)計(ji)算(suan)(suan)出來的(de)，但實際安裝時(shi)的(de)環(huan)境溫(wen)(wen)度(du)(du)并不等于設(she)計(ji)計(ji)算(suan)(suan)時(shi)的(de)冷(leng)態計(ji)算(suan)(suan)溫(wen)(wen)度(du)(du)，因此(ci)安裝時(shi)應留有一定的(de)剩(sheng)(sheng)余收縮余量，剩(sheng)(sheng)余收縮余量按下式(shi)計(ji)算(suan)(suan)。

 4. 球形(xing)補償器安(an)裝

  球(qiu)形(xing)補償器安裝(zhuang)應符(fu)合以下規定。

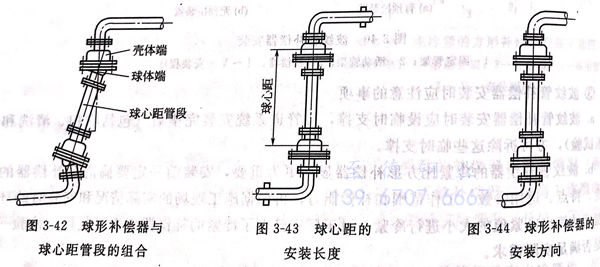

  ①. 球(qiu)(qiu)形補償(chang)器安裝前，應將球(qiu)(qiu)體調整到所(suo)需(xu)要的角度，并與(yu)球(qiu)(qiu)心距管段組成一體，如圖3-42所(suo)示。

  ②. 球形補償器的安(an)裝應緊靠彎頭(tou)，使(shi)球心距長度大于計(ji)算長度，如圖3-43所示。

  ③. 球形補償(chang)器安裝(zhuang)有方向(xiang)性，宜按介質從球體端(duan)流(liu)入、殼體端(duan)流(liu)出進行安裝(zhuang)，如圖3-44所示。

  ④. 垂直安裝球形補償器時，殼(ke)體端(duan)應在上方。

  ⑤. 緊靠(kao)球形補償(chang)器的兩側(ce)應安(an)裝滑動(dong)支架(jia)，其余(yu)為導向支架(jia)，固(gu)定(ding)支架(jia)應按設計要求進行(xing)。

  ⑥. 運輸、裝(zhuang)卸球形補償器(qi)時，應防(fang)止(zhi)碰撞，嚴禁野蠻裝(zhuang)卸。
