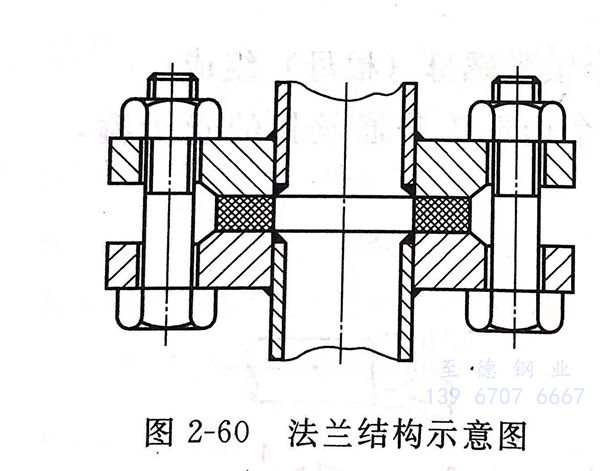

香蕉視頻app在線觀看:管法蘭是為了滿足生產工藝的要求，或者制造、運輸、安裝檢修的方便而采用的一組帶有均布螺栓孔圓盤的一種可拆的密封連接形式。法蘭(lan)密封(feng)形式一般(ban)是依靠(kao)其(qi)連(lian)接螺栓所(suo)產生的(de)預緊力(li)，通過各種固(gu)體(ti)墊(dian)片或(huo)液體(ti)墊(dian)片達(da)到足夠(gou)的(de)工(gong)作密封(feng)比(bi)壓，來阻止被密封(feng)流體(ti)介質(zhi)的(de)外(wai)泄，屬于強制(zhi)密封(feng)范(fan)疇(chou)，如圖2-60所(suo)示。


圖 60.jpg


  我國國標GB/T 9112-2000《鋼制管法蘭，類(lei)型與參數》規定(ding)了鋼制管法蘭的類(lei)型與參數。鋼制管法(fa)蘭的類(lei)型與(yu)參(can)數包括公(gong)稱壓力、公(gong)稱尺(chi)寸與(yu)鋼管外徑、法(fa)蘭類(lei)型及(ji)其適用范(fan)圍和密封形式及(ji)代號。


1. 公稱壓力

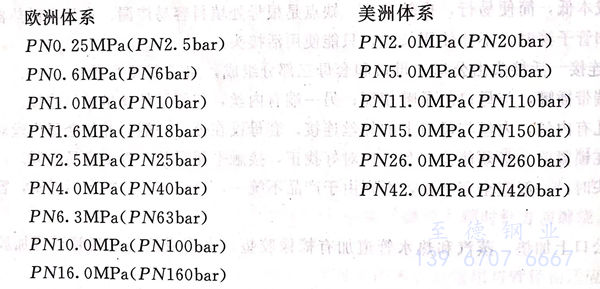

  我國目前采用(yong)的(de)是歐洲(zhou)管法(fa)蘭體系(xi)和(he)美洲(zhou)管法(fa)蘭體系(xi)的(de)15個(ge)公(gong)稱壓力等級。在管道工程圖中選用(yong)歐洲(zhou)體系(xi)的(de)較多，但進口項目圖紙中各種體系(xi)都會(hui)涉及到，要注意區分和(he)識別。兩(liang)個(ge)體系(xi)的(de)公(gong)稱壓力等級用(yong)PN標記如下:




2. 公稱尺寸與鋼管外(wai)徑

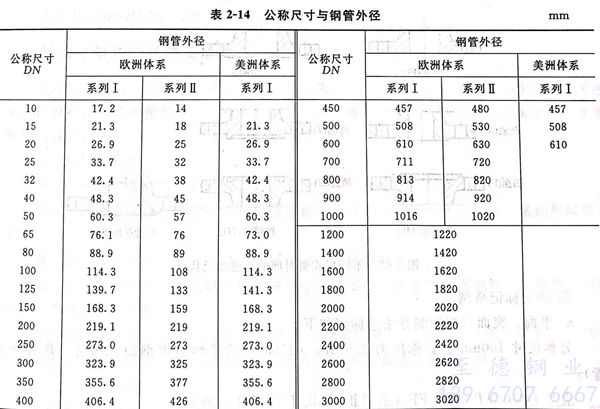

 我國選用(yong)的鋼管(guan)外徑為Ⅰ、Ⅱ兩個(ge)系(xi)(xi)列(lie)(lie)，系(xi)(xi)列(lie)(lie)Ⅰ為國際通系(xi)(xi)列(lie)(lie)（俗稱(cheng)英制(zhi)管(guan)）；系(xi)(xi)列(lie)(lie)E為國內(nei)常用(yong)系(xi)(xi)列(lie)(lie)（俗稱(cheng)米制(zhi)管(guan)）。兩個(ge)體(ti)系(xi)(xi)管(guan)法蘭的公稱(cheng)尺寸(cun)和鋼管(guan)外徑應符合表2-14的規定。


表 14.jpg


 3. 法蘭類型

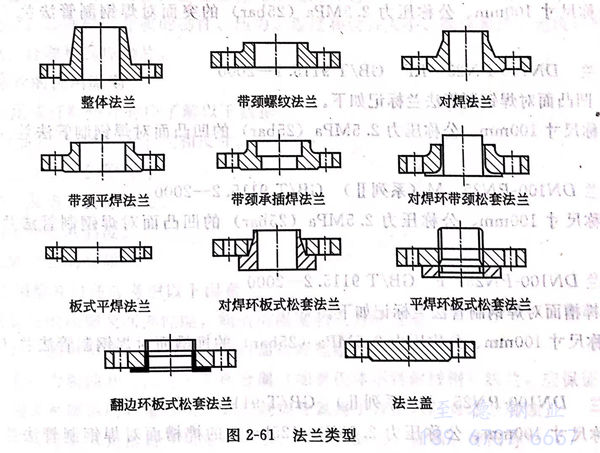

 法蘭類型(xing)應符合(he)圖(tu)2-61的規定。


圖 61.jpg


 4. 密封面形(xing)式及代(dai)號(hao)


圖 62.jpg

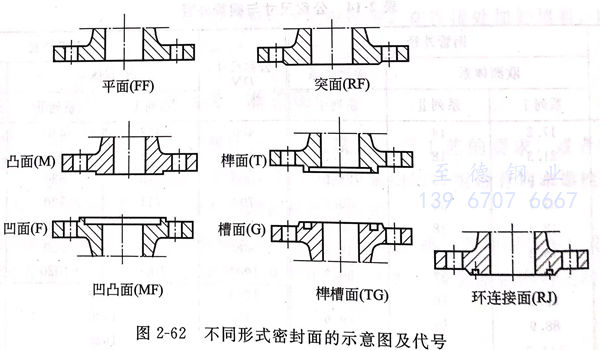

 法蘭的(de)密(mi)封(feng)面(mian)形式及代號應(ying)符合圖2-62的(de)規定(ding)。



 5. 法蘭標記方式


 ①. 法蘭應按公稱尺寸、公稱壓力、密封(feng)面形式代(dai)(dai)號(hao)、螺紋特性(xing)代(dai)(dai)號(hao)或(huo)配(pei)用(yong)的鋼管系列(lie)代(dai)(dai)號(hao)（配(pei)用(yong)米制管代(dai)(dai)號(hao)為“系列(lie)II”，配(pei)用(yong)英制管不標(biao)記）及標(biao)準編號(hao)進行標(biao)記。


 ②. 法蘭密封面的形式(shi)代號(hao)應符合GB/T 9112-2000《鋼制管法蘭類型與參(can)數》的規定。


 ③. 法蘭標(biao)記舉例


   a. 平面(mian)、突(tu)面(mian)對焊鋼制管法蘭標記如下。


    公(gong)稱(cheng)尺(chi)寸(cun)100mm、公(gong)稱(cheng)壓力2.5MPa(25bar)的平面對焊(han)鋼(gang)制管(guan)法蘭（配(pei)用米制管(guan)）：法蘭DN100-PN25 FF(系列(lie)II)GB/T 9115.1-2000


    公(gong)稱(cheng)尺寸100mm、公(gong)稱(cheng)壓力2.5MPa(25bar)的突(tu)面對焊鋼制管法蘭（配用英(ying)制管）：法蘭 DN100-PN25 RF GB/T 9115.1-2000


   b. 凹凸(tu)面(mian)對焊鋼制(zhi)管法(fa)蘭標記如下。


    公稱(cheng)尺寸100mm、公稱(cheng)壓(ya)力2.5MPa(25bar)的凹凸(tu)面對焊鋼(gang)制管法蘭（配(pei)用米制管）：法蘭DN100-PN25 M(系列(lie)II)GB/T 9115.2-2000


    公(gong)稱(cheng)尺(chi)寸100mm、公(gong)稱(cheng)壓(ya)力2.5MPa(25bar)的凹(ao)凸面(mian)對焊鋼制(zhi)管法蘭(lan)（配用英制(zhi)管）： 法蘭(lan)DN100-PN25 F GB/T 9115.2-2000


 c. 榫槽面對焊鋼制(zhi)管(guan)法蘭標記如(ru)下。


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的(de)榫槽面對(dui)焊(han)鋼制(zhi)(zhi)管法蘭（配用米制(zhi)(zhi)管）： 法蘭 DN100-PN25 T(系列II)GB/T 9115.3-2000


   公(gong)稱(cheng)尺(chi)寸(cun)100mm、公(gong)稱(cheng)壓力2.5MPa(25bar)的榫槽面對焊鋼制(zhi)管(guan)(guan)法蘭（配(pei)用英制(zhi)管(guan)(guan)）：法蘭DN100-PN25 G GB/T 9115.3-2000


  d. 平面(mian)、突面(mian)對焊(han)鋼制管法蘭蓋標記如(ru)下(xia)。


    公(gong)稱(cheng)尺寸100mm、公(gong)稱(cheng)壓力(li)2.5MPa(25bar)的平(ping)面對焊鋼(gang)制管法(fa)蘭(lan)蓋：法(fa)蘭(lan)DN100-PN25 FF GB/T 9123.1-2000


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的突面對(dui)焊(han)鋼制管法(fa)蘭蓋：法(fa)三DN100N25 KF GB/T 9123. 1-2000
