1. 卷邊圈制作方(fang)法

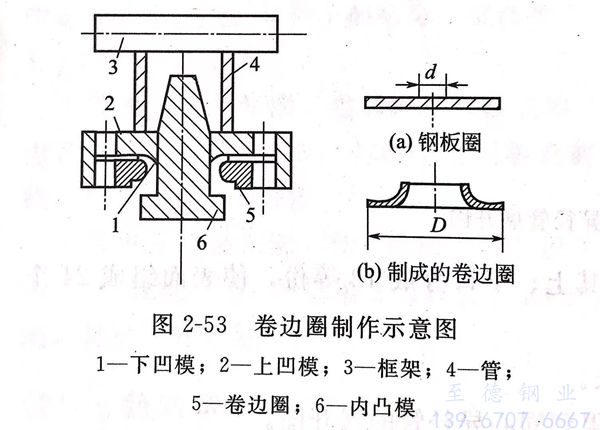

  如(ru)圖2-53所示，將(jiang)鋼(gang)板圈(quan)(quan)置于上下凹模之(zhi)間，內凸模在外力(li)的(de)(de)作用下將(jiang)鋼(gang)板圈(quan)(quan)壓(ya)(ya)成卷(juan)邊圈(quan)(quan)。施力(li)的(de)(de)機(ji)具可采用液壓(ya)(ya)千斤頂。當鋼(gang)板厚為(wei)3mm時（材質(zhi)為(wei)1Cr18Ni9Ti),100kN(10t)的(de)(de)液壓(ya)(ya)千斤頂可制(zhi)作公稱尺寸(cun)(cun)DN25mm的(de)(de)卷(juan)邊圈(quan)(quan)；當板厚3.5mm時，500kN(50t)液壓(ya)(ya)千斤頂可制(zhi)作公稱尺寸(cun)(cun)DN50mm的(de)(de)卷(juan)邊圈(quan)(quan)；當板厚4mm時，1000kN（100t)液壓(ya)(ya)千斤頂可制(zhi)作公稱尺寸(cun)(cun)DN80mm的(de)(de)卷(juan)邊圈(quan)(quan)。

圖 53.jpg


在加工鋼板圈時，應使其內徑與管子外徑的比為（1:2.1)~(1:2.2)。



 2. 卷邊短(duan)管(guan)的制作



圖 54.jpg

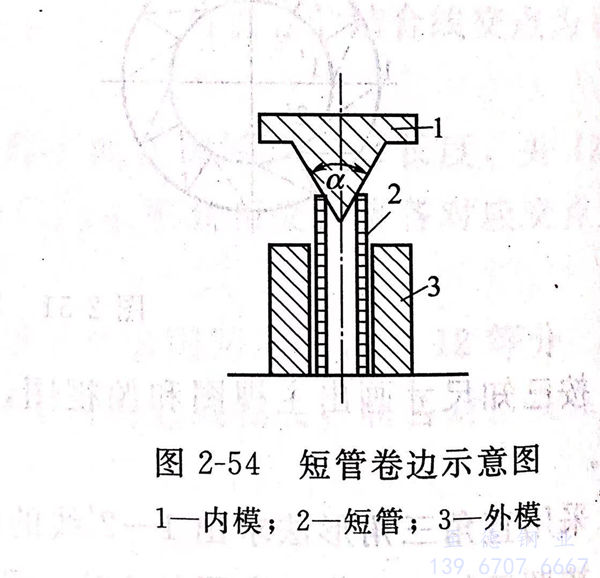

  短(duan)管(guan)卷(juan)(juan)(juan)邊(bian)可采用電動卷(juan)(juan)(juan)邊(bian)機，其制作方(fang)法(fa)如(ru)圖2-54所示(shi)。內(nei)模(mo)的(de)角度a有45°、90°、125°、180°四(si)種。在管(guan)子上卷(juan)(juan)(juan)邊(bian)時(shi)，內(nei)模(mo)（中碳(tan)鋼(gang)制成(cheng)）更換4次，沖(chong)壓即成(cheng)。短(duan)管(guan)卷(juan)(juan)(juan)邊(bian)比鋼(gang)圈卷(juan)(juan)(juan)邊(bian)麻煩些，但安裝方(fang)便。卷(juan)(juan)(juan)邊(bian)圈與管(guan)道焊(han)(han)接(jie)時(shi)，常因焊(han)(han)縫高度較大，焊(han)(han)后要(yao)進行加工，否則會造(zao)成(cheng)卷(juan)(juan)(juan)邊(bian)圈與鋼(gang)法(fa)蘭接(jie)觸(chu)不緊密的(de)缺陷。
