一、基本(ben)識別色

1. 識別色(se)規定

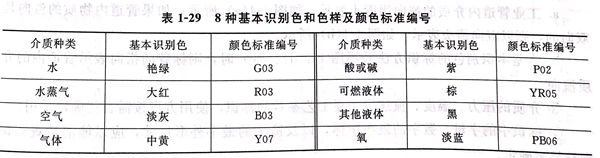

 根據管道(dao)內物質的(de)一(yi)般性能分為(wei)8類，并(bing)相(xiang)應規定(ding)了8種(zhong)基本識別(bie)色和相(xiang)應的(de)顏色標準編號及色樣，如表1-29所示。

2. 基本(ben)識別色(se)標(biao)識方法

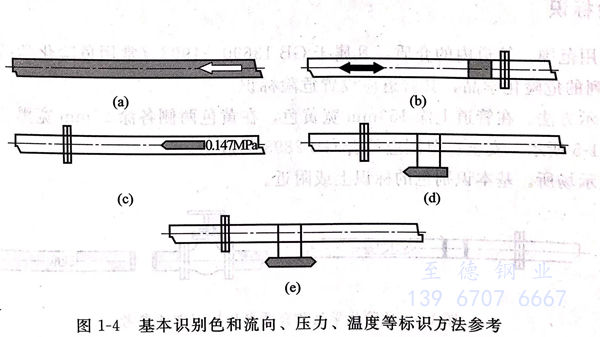

  工業(ye)管道的基本(ben)識別色標識方(fang)法(fa)，應從以下(xia)5種方(fang)法(fa)中選擇，如圖1-4所示，說明如下(xia)。

  ①. 管道全(quan)長上標識。

  ②. 在管道上(shang)以寬為(wei) 150mm 的色環標識。

 ③. 在管道上(shang)以長方形(xing)的(de)識別色標牌標識。

 ④. 在管(guan)道上以帶箭(jian)頭的長方(fang)形識別(bie)色標(biao)牌標(biao)識。

 ⑤. 在管道上以系掛的識別(bie)色標牌標識。

 ⑥. 當(dang)采用圖(tu)1-4(b)~(e)所示方法時，兩個標識之(zhi)間的最(zui)小(xiao)距離(li)應為10m.

 ⑦. 圖1-4(c)~(e)的標牌最小尺寸應以能清楚觀(guan)察識別色(se)來確定(ding)。

 ⑧. 當管(guan)(guan)道(dao)(dao)采用圖1-4(b)~(e)所(suo)示方法(fa)時(shi)，其(qi)標識(shi)的(de)場所(suo)應該包括所(suo)有(you)管(guan)(guan)道(dao)(dao)的(de)起點(dian)，終(zhong)點(dian)、交叉點(dian)、轉彎處(chu)、閥門和(he)穿墻(qiang)孔兩(liang)側等的(de)管(guan)(guan)道(dao)(dao)上(shang)和(he)其(qi)他需(xu)要(yao)標識(shi)的(de)部位(wei)。

二、識別符號

工(gong)業管道的(de)識別符(fu)(fu)號由介質(zhi)名稱、流向和(he)主要工(gong)藝(yi)參(can)數等組(zu)成(cheng)，其(qi)標(biao)識應符(fu)(fu)合下列(lie)要求(qiu)。

 ①. 介質名稱的標識。

  a.用介質(zhi)全稱標識。例如氮氣(qi)、硫酸、甲(jia)醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介質流(liu)向的標識。

  a. 工業管(guan)道內介質的流向(xiang)(xiang)用箭(jian)頭表示(shi)，如圖1-4(a)所(suo)示(shi)；如果管(guan)道內物質的流向(xiang)(xiang)是雙(shuang)向(xiang)(xiang)的，則(ze)以雙(shuang)向(xiang)(xiang)箭(jian)頭表示(shi)，如圖1-4(b)所(suo)示(shi)。

  b. 當(dang)基本識別色(se)的(de)標識方法采用圖(tu)1-4(d)、（e)時，則標牌的(de)指向表示管道內的(de)介質流向。

 ③. 介質的壓力、溫度、流速等主要工藝參數的標識(shi)，使用方可(ke)按需自行確定采用。

 ④. 標識中的(de)字母、數字的(de)最小(xiao)字體，以(yi)及箭頭(tou)的(de)最小(xiao)外(wai)形尺寸，應以(yi)能(neng)清觀察(cha)識別(bie)符(fu)號來確定。

三、安全標識

 1. 危險標(biao)識

   ①. 適(shi)用范圍

   管道(dao)內的介質，凡(fan)屬(shu)于GB 13690-1992《常用危險化(hua)學(xue)品(pin)的分(fen)類及標志》中所列的危險化(hua)學(xue)品(pin)，其管道(dao)應設置危險標識。

   ②. 表示方法

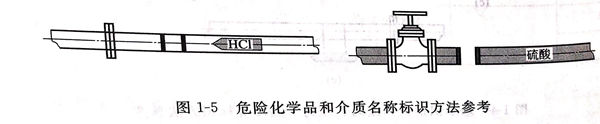

   在管道上涂150mm寬黃(huang)色(se)(se)(se)，在黃(huang)色(se)(se)(se)兩側各涂25mm寬黑色(se)(se)(se)的色(se)(se)(se)環或色(se)(se)(se)帶，如圖1-5所示(shi)。安(an)全色(se)(se)(se)范圍應符(fu)合GB2893的規(gui)定。

   ③. 表示場所(suo)

   基本(ben)識(shi)別色(se)的標識(shi)上或附近。

 2. 消防標識

 工業生(sheng)產中設置的消(xiao)防專(zhuan)用管道應遵守(shou)GB 13495-1992的規(gui)定(ding)，并在(zai)管道上標識“消(xiao)防專(zhuan)用”識別(bie)符號。
