一(yi)、管(guan)道元(yuan)件公稱尺寸 DN
香蕉視頻app在線觀看:管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或對焊端的管道元件，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）
1. 定義
DN是指用(yong)于(yu)管(guan)道(dao)系(xi)統元件（包(bao)括法蘭及墊片(pian)等零件）。的(de)字(zi)母(mu)(mu)和(he)數字(zi)組(zu)合(he)的(de)尺(chi)寸標(biao)識。它由字(zi)母(mu)(mu)DN和(he)后跟無因(yin)次的(de)整數數字(zi)組(zu)成。這個數字(zi)與端部連接的(de)內徑(jing)或外徑(jing)（用(yong)單(dan)位mm表示）等特征(zheng)尺(chi)寸直接相關。（1. 除在(zai)相關標(biao)準(zhun)中另有規定，字(zi)母(mu)(mu)DN后面的(de)數字(zi)不代表測量值，也(ye)不能用(yong)于(yu)計算目的(de)。 2. 采用(yong)DN標(biao)識系(xi)統的(de)那(nei)些標(biao)準(zhun)，應給出與管(guan)道(dao)元件的(de)尺(chi)寸的(de)關系(xi)，例(li)如DN/OD或DN/ID。）
2. DN 系列

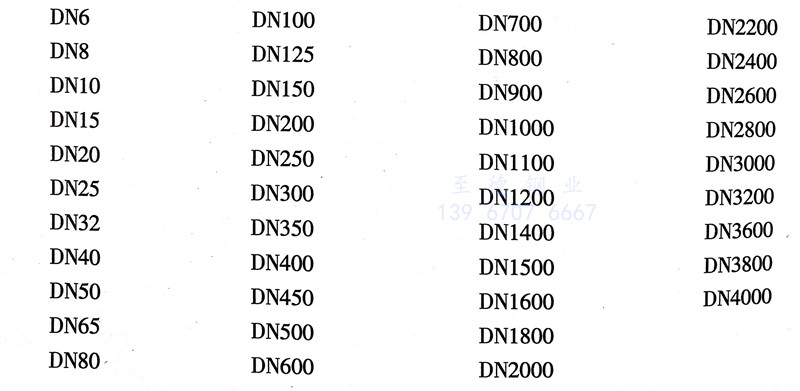

優先選用的 DN 數值如(ru)下：
二 、管道元件公稱壓力 PN
管道元件(jian)(jian)公稱壓力(li)PN應(ying)符合(he)GB/T1048-2005《管道元件(jian)(jian)PN(公稱壓力(li)）的(de)定(ding)(ding)義(yi)和選用》的(de)規(gui)定(ding)(ding)。該標準適用于使用PN標識的(de)相關標準中規(gui)定(ding)(ding)的(de)管道元件(jian)(jian)。
1. 定義(yi)
PN是指與管道(dao)系統元件（包括法蘭(lan)及墊片等零件）的(de)力學性能和(he)尺寸(cun)特性相(xiang)關、用于參考(kao)的(de)字母(mu)和(he)數字組(zu)合的(de)標識，它由字母(mu)PN和(he)后跟量綱一的(de)數字組(zu)成。
注(zhu)：a. 字(zi)母PN后(hou)跟的(de)數字(zi)不(bu)(bu)代表(biao)測量值，不(bu)(bu)應用于計(ji)算目的(de)，除非在(zai)有關標(biao)準中另(ling)有規定。
b. 除與相關的管道元件標準有(you)關聯外，術語PN不具有(you)意義。
c. 管道(dao)元(yuan)件許(xu)用壓力取決于(yu)元(yuan)件的PN數值(zhi)、材料和設計(ji)以及允許(xu)工作溫(wen)度。許(xu)用壓力在相應標準的壓力－溫(wen)度等級表中給出。
d. 具有(you)同(tong)(tong)樣(yang)PN和DN數(shu)值的(de)所有(you)管(guan)道元件(jian)(jian)同(tong)(tong)與其相(xiang)配(pei)的(de)法(fa)蘭或法(fa)蘭管(guan)件(jian)(jian)應具有(you)相(xiang)同(tong)(tong)的(de)配(pei)合尺(chi)寸。
2. PN系列

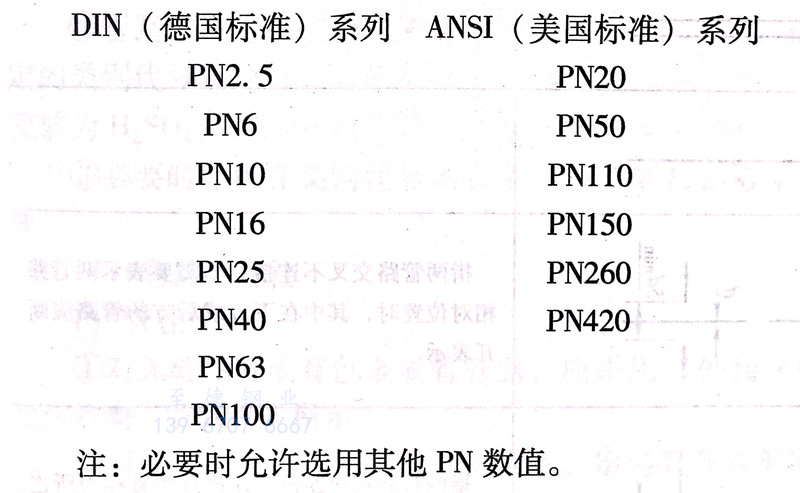

PN 數值應從以(yi)下系列選擇(ze) ：
三(san)、管路系統的圖(tu)形符(fu)號
1. 管(guan)路(lu)

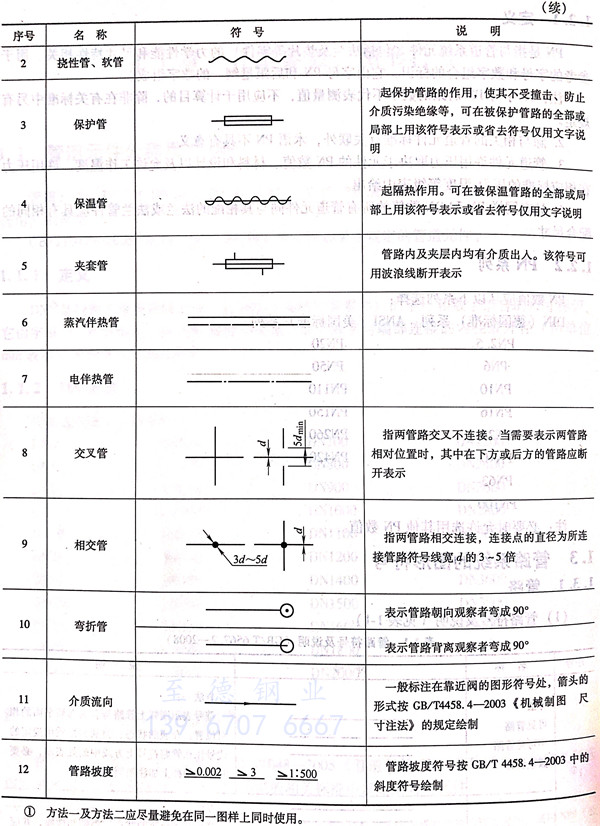

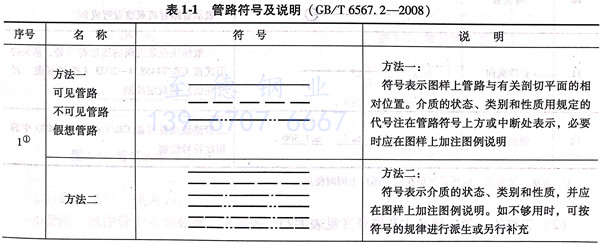

A. 管路符號及說明（見表 1-1 ）

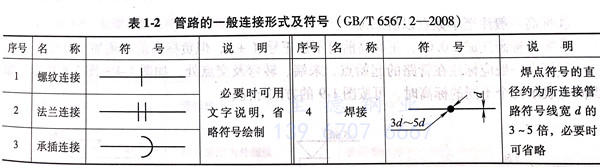

B. 管(guan)路的(de)一般(ban)連接型式及(ji)符號(hao)（見表 1-2）
C. 管路中常用介質的類別代(dai)號
①. 管路中常(chang)用介質的類別代(dai)號見表(biao) 1-3
②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H2O4）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。
③. 必要時，可在類(lei)別代號(hao)的(de)右下(xia)角注上阿拉伯數字(zi)，以區別該類(lei)介質的(de)不同狀(zhuang)態和性質。
D. 管路的標注(zhu)
a. 管(guan)徑

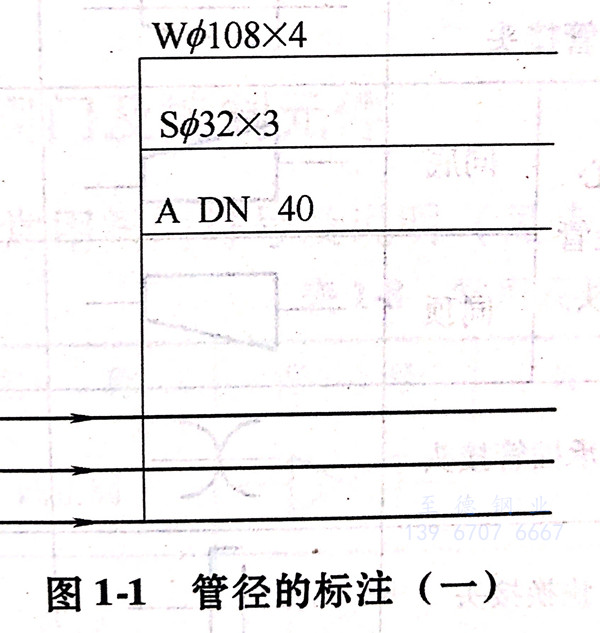

①. 對無縫鋼管(guan)或有色金(jin)屬管(guan)管(guan)路，應(ying)采用“外徑x壁厚”標注，如(ru)φ108x4,其中Φ 允許省略，如(ru)圖1-1所示(shi)。

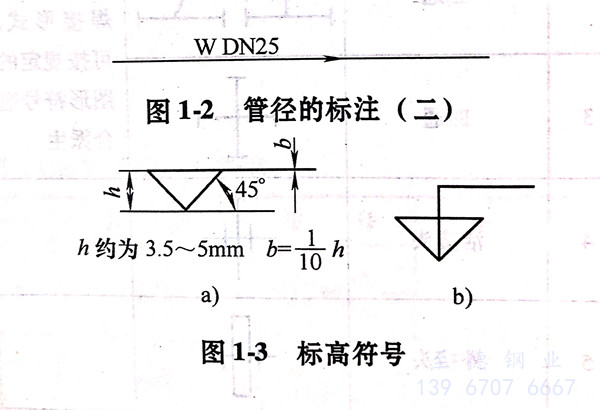

②. 對輸送(song)水或煤氣的(de)鋼(gang)管(guan)、鑄鐵管(guan)、塑(su)料管(guan)等其(qi)他管(guan)路(lu)應(ying)采(cai)用(yong)公稱通徑(jing)“DN”標注，如(ru)圖1-1及圖1-2所示。
b. 標高(gao)
①. 標高(gao)符號一般采用圖1-3a的形式。當(dang)注(zhu)寫(xie)位(wei)置不夠時，也(ye)可采用圖1-3b的形式。
②. 標高的單位一律為m.
③. 管路一般注管中心(xin)的標(biao)(biao)高(gao)。必要時，也可注管底的標(biao)(biao)高(gao)。
④. 標(biao)高一般注至小數點以后二位。
⑤. 零點(dian)標(biao)高注成±0.00,正標(biao)高前可不加正號(hao)（＋），但負標(biao)高前必須加注負號(hao)（－）。

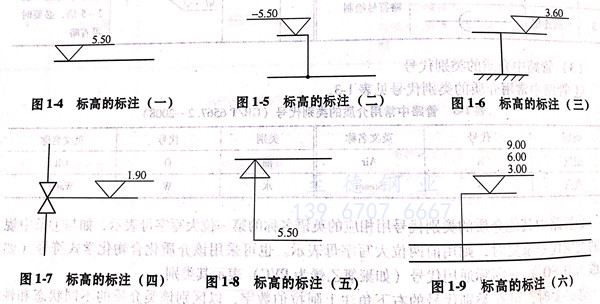

⑥. 標高一般應(ying)標注在(zai)管路的(de)起始點、末端、轉彎及(ji)交點處，如圖14~圖1-8所示(shi)，如需同時表示(shi)幾個不同的(de)標高時，可按圖1-9的(de)方式(shi)標注。
2. 管件

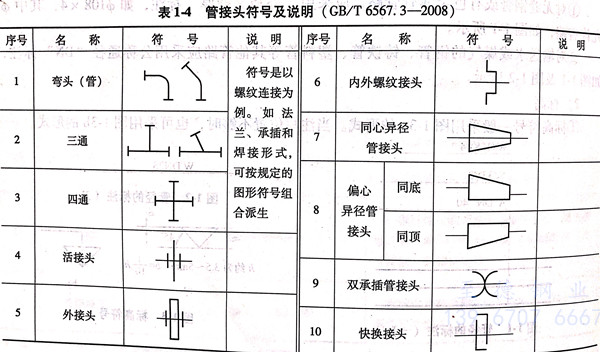

a. 管接頭符號(hao)及說明 （見(jian)表1-4 ）

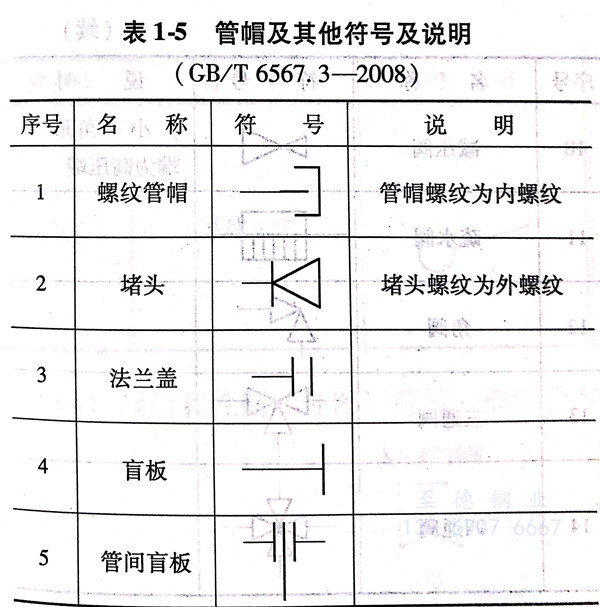

b. 管帽及其他符號及說(shuo)明（見表 1-5）

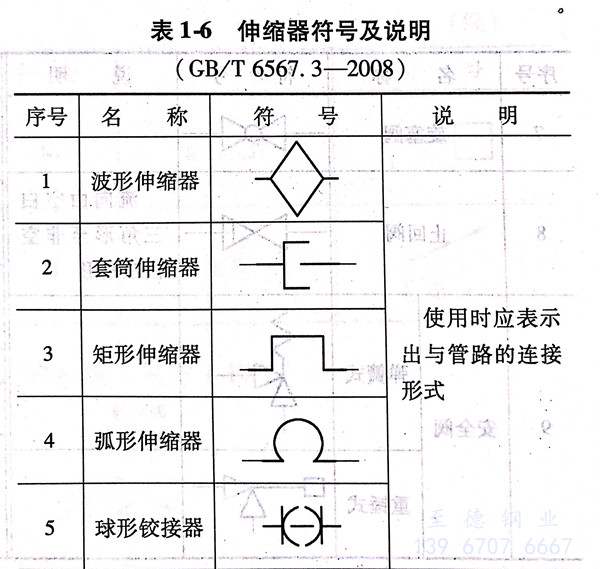

c. 伸縮器符號及(ji)說明 （見表 1-6 ）

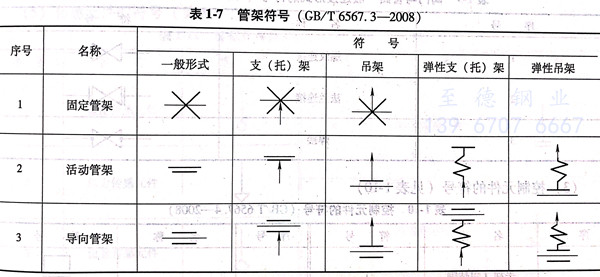

d. 管架符號 （見表 1-7 ）
3. 閥門及控制元件

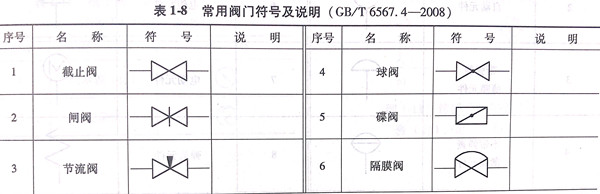

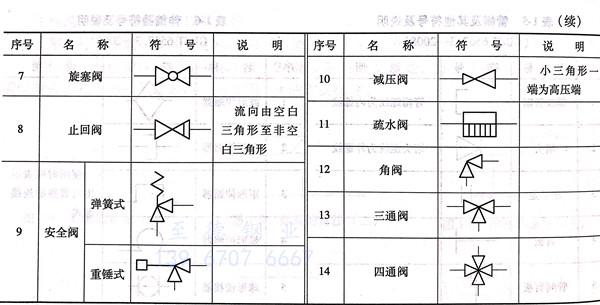

a.常用閥門符(fu)號及(ji)說(shuo)明 （見表 1-8 ）

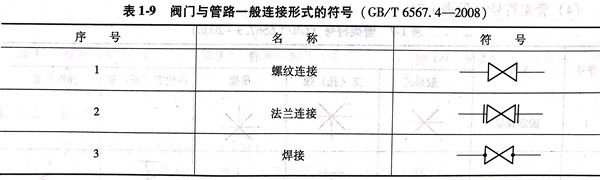

b. 閥門與管路一(yi)般連接形(xing)式(shi)的符號（見表 1-9）

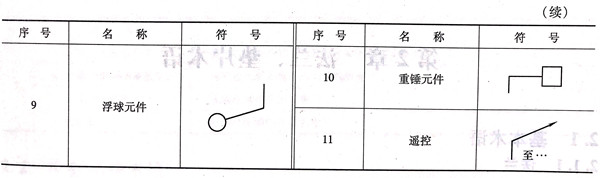

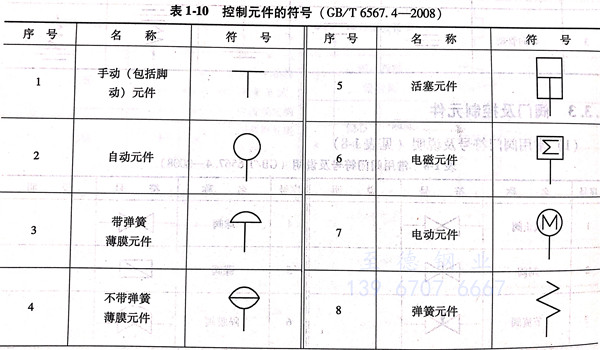

c. 控制元件的(de)符(fu)號 （見表(biao) 1-10 ）

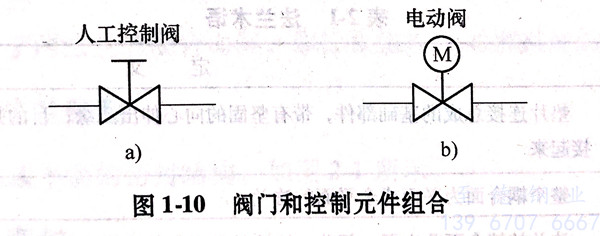

d. 閥門和控制元件(jian)圖形符號一般組合方式的示例（見圖 1-10）

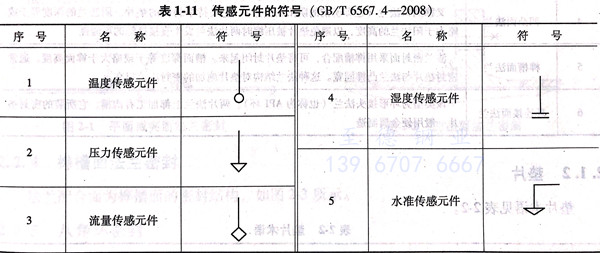

e. 傳感元(yuan)件的符號（見表 1-11 ）

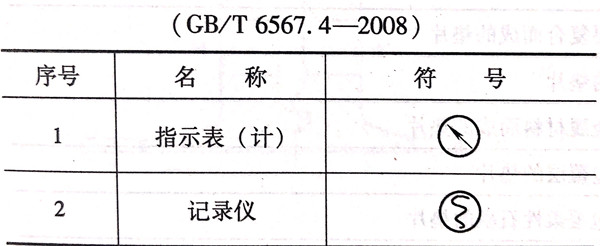

f. 指示表（計）和記錄(lu)儀符號（見表 1-12）

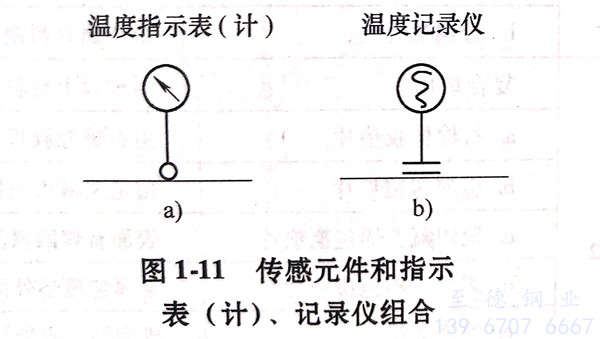

g. 傳感元件和(he)指示表（計）、記錄儀的圖形(xing)符(fu)號組(zu)合示例（見(jian)圖 1-11）
